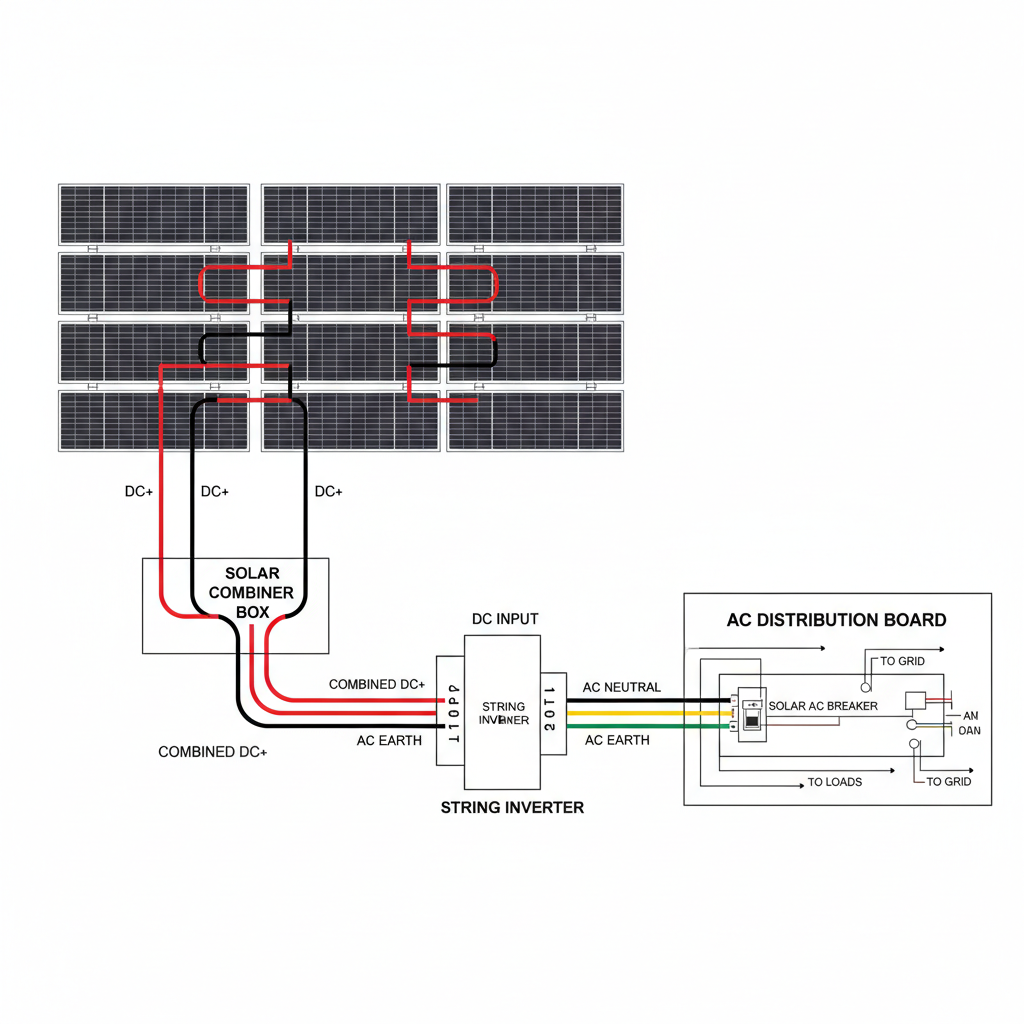

Series vs Parallel Wiring

חיווט טורי מול מקבילי

การต่อแบบอนุกรม vs แบบขนาน

Understanding the difference between series and parallel wiring is fundamental to solar PV system design. The wiring method determines the voltage and current characteristics of your array:

הבנת ההבדל בין חיווט טורי ומקבילי היא יסודית לתכנון מערכת PV סולארית. שיטת החיווט קובעת את מאפייני המתח והזרם של המערך שלכם:

การเข้าใจความแตกต่างระหว่างการต่อแบบอนุกรมและขนานเป็นพื้นฐานของการออกแบบระบบ PV โซลาร์ วิธีการเดินสายกำหนดคุณลักษณะแรงดันและกระแสของอาร์เรย์:

• Series connection (string wiring) — Connect the positive (+) MC4 connector of Panel 1 to the negative (−) MC4 connector of Panel 2, and so on. Result: voltages add up, current stays the same. Example: 10 panels × 50V Voc = 500V string voltage, with current equal to one panel's Isc (~14A).
• Parallel connection — Connect all positive (+) terminals together and all negative (−) terminals together, using MC4 Y-branch or T-branch connectors. Result: currents add up, voltage stays the same. Example: 2 strings in parallel = 2 × 14A = 28A, voltage remains at string voltage.

• חיבור טורי (חיווט סטרינג) — חברו את מחבר MC4 החיובי (+) של פאנל 1 למחבר MC4 השלילי (−) של פאנל 2, וכן הלאה. תוצאה: מתחים מצטברים, זרם נשאר זהה. דוגמה: 10 פאנלים × 50V Voc = 500V מתח סטרינג, עם זרם שווה ל-Isc של פאנל אחד (~14A).
• חיבור מקבילי — חברו את כל הקצוות החיוביים (+) יחד ואת כל הקצוות השליליים (−) יחד, באמצעות מחברי Y או T של MC4. תוצאה: זרמים מצטברים, מתח נשאר זהה. דוגמה: 2 סטרינגים במקביל = 2 × 14A = 28A, מתח נשאר מתח סטרינג.

• การต่อแบบอนุกรม (สายสตริง) — ต่อขั้ว MC4 บวก (+) ของแผง 1 เข้ากับขั้ว MC4 ลบ (−) ของแผง 2 ไปเรื่อยๆ ผลลัพธ์: แรงดันรวมกัน กระแสคงเดิม ตัวอย่าง: 10 แผง × 50V Voc = 500V แรงดันสตริง โดยกระแสเท่ากับ Isc ของแผงเดียว (~14A)
• การต่อแบบขนาน — ต่อขั้วบวก (+) ทั้งหมดเข้าด้วยกันและขั้วลบ (−) ทั้งหมดเข้าด้วยกัน โดยใช้ตัวแยก MC4 แบบ Y หรือ T ผลลัพธ์: กระแสรวมกัน แรงดันคงเดิม ตัวอย่าง: 2 สตริงขนาน = 2 × 14A = 28A แรงดันยังคงเป็นแรงดันสตริง

String Sizing: Matching Panels to Inverter

תכנון גודל סטרינג: התאמת פאנלים לממיר

การกำหนดขนาดสตริง: จับคู่แผงกับอินเวอร์เตอร์

String sizing is one of the most critical calculations in solar design. The total open-circuit voltage (Voc) of all panels in a string must fall within the inverter's MPPT voltage window — and must never exceed the inverter's maximum DC input voltage, or the inverter will be permanently destroyed.

תכנון גודל סטרינג הוא אחד החישובים הקריטיים ביותר בתכנון סולארי. מתח המעגל הפתוח הכולל (Voc) של כל הפאנלים בסטרינג חייב ליפול בתוך חלון מתח ה-MPPT של הממיר — ולעולם לא לחרוג ממתח DC מקסימלי של הממיר, אחרת הממיר ייהרס לצמיתות.

การกำหนดขนาดสตริงเป็นหนึ่งในการคำนวณที่สำคัญที่สุดในการออกแบบโซลาร์ แรงดันวงจรเปิดรวม (Voc) ของแผงทั้งหมดในสตริงต้องอยู่ในช่วงแรงดัน MPPT ของอินเวอร์เตอร์ — และห้ามเกินแรงดัน DC อินพุตสูงสุดของอินเวอร์เตอร์โดยเด็ดขาด ไม่เช่นนั้นอินเวอร์เตอร์จะเสียหายถาวร

The formula:

הנוסחה:

สูตร:

• Maximum panels per string = Floor(Inverter Max Vdc ÷ Panel Voc at lowest temperature)
• Minimum panels per string = Ceiling(Inverter Min MPPT Voltage ÷ Panel Vmp at highest temperature)

• מקסימום פאנלים לסטרינג = Floor(מתח DC מקסימלי של ממיר ÷ Voc של פאנל בטמפרטורה הנמוכה ביותר)
• מינימום פאנלים לסטרינג = Ceiling(מתח MPPT מינימלי של ממיר ÷ Vmp של פאנל בטמפרטורה הגבוהה ביותר)

• จำนวนแผงสูงสุดต่อสตริง = Floor(แรงดัน DC สูงสุดอินเวอร์เตอร์ ÷ Voc แผงที่อุณหภูมิต่ำสุด)
• จำนวนแผงต่ำสุดต่อสตริง = Ceiling(แรงดัน MPPT ต่ำสุดอินเวอร์เตอร์ ÷ Vmp แผงที่อุณหภูมิสูงสุด)

Temperature correction is critical in Thailand. Voc increases at cold temperatures (dangerous for max limit) and Vmp decreases at hot temperatures (dangerous for min limit). For Thailand:

תיקון טמפרטורה הוא קריטי בתאילנד. Voc עולה בטמפרטורות נמוכות (מסוכן לגבול מקסימלי) ו-Vmp יורד בטמפרטורות גבוהות (מסוכן לגבול מינימלי). עבור תאילנד:

การปรับอุณหภูมิมีความสำคัญในประเทศไทย Voc เพิ่มขึ้นที่อุณหภูมิเย็น (อันตรายสำหรับขีดจำกัดสูงสุด) และ Vmp ลดลงที่อุณหภูมิร้อน (อันตรายสำหรับขีดจำกัดต่ำสุด) สำหรับประเทศไทย:

• Cool morning startup (cell ~30°C): Voc factor ≈ ×0.985
• Hot afternoon (cell ~65°C): Voc factor ≈ ×0.880, Vmp factor ≈ ×0.870
• Extreme hot, still air (cell ~75°C): Voc factor ≈ ×0.850, Vmp factor ≈ ×0.835

• הפעלה בבוקר קריר (תא ~30°C): מקדם Voc ≈ ×0.985
• אחה"צ חם (תא ~65°C): מקדם Voc ≈ ×0.880, מקדם Vmp ≈ ×0.870
• חם קיצוני, אוויר דומם (תא ~75°C): מקדם Voc ≈ ×0.850, מקדם Vmp ≈ ×0.835

• สตาร์ทเช้าเย็น (เซลล์ ~30°C): ตัวคูณ Voc ≈ ×0.985
• บ่ายร้อน (เซลล์ ~65°C): ตัวคูณ Voc ≈ ×0.880, ตัวคูณ Vmp ≈ ×0.870
• ร้อนจัด อากาศนิ่ง (เซลล์ ~75°C): ตัวคูณ Voc ≈ ×0.850, ตัวคูณ Vmp ≈ ×0.835

Example: A Huawei SUN2000-100KTL (MPPT range 200–1000V, Max 1100V) with 550W panels (Voc = 50V, Vmp = 42V):

דוגמה: ממיר Huawei SUN2000-100KTL (טווח MPPT 200–1000V, מקסימום 1100V) עם פאנלים 550W (Voc = 50V, Vmp = 42V):

ตัวอย่าง: Huawei SUN2000-100KTL (ช่วง MPPT 200–1000V, สูงสุด 1100V) กับแผง 550W (Voc = 50V, Vmp = 42V):

• Max panels = Floor(1100 ÷ (50 × 0.985)) = Floor(1100 ÷ 49.25) = 22 panels
• Min panels = Ceiling(200 ÷ (42 × 0.835)) = Ceiling(200 ÷ 35.07) = 6 panels
• Safe range: 6 to 22 panels per string

• מקסימום פאנלים = Floor(1100 ÷ (50 × 0.985)) = Floor(1100 ÷ 49.25) = 22 פאנלים
• מינימום פאנלים = Ceiling(200 ÷ (42 × 0.835)) = Ceiling(200 ÷ 35.07) = 6 פאנלים
• טווח בטוח: 6 עד 22 פאנלים לסטרינג

• แผงสูงสุด = Floor(1100 ÷ (50 × 0.985)) = Floor(1100 ÷ 49.25) = 22 แผง
• แผงต่ำสุด = Ceiling(200 ÷ (42 × 0.835)) = Ceiling(200 ÷ 35.07) = 6 แผง
• ช่วงปลอดภัย: 6 ถึง 22 แผงต่อสตริง

MC4 Connectors: Assembly & Best Practices

מחברי MC4: הרכבה ושיטות עבודה מיטביות

ขั้วต่อ MC4: การประกอบและแนวปฏิบัติที่ดี

MC4 connectors are the industry standard for solar DC connections. The name stands for "Multi-Contact, 4mm" — referring to the 4mm² contact pin. Proper MC4 assembly is critical for system safety and longevity.

מחברי MC4 הם הסטנדרט התעשייתי לחיבורי DC סולאריים. השם מייצג "Multi-Contact, 4mm" — מתייחס לפין מגע 4 מ"מ². הרכבת MC4 נכונה היא קריטית לבטיחות ואריכות חיי המערכת.

ขั้วต่อ MC4 เป็นมาตรฐานอุตสาหกรรมสำหรับการเชื่อมต่อ DC โซลาร์ ชื่อย่อมาจาก "Multi-Contact, 4mm" — หมายถึงพินสัมผัส 4 มม.² การประกอบ MC4 ที่ถูกต้องมีความสำคัญต่อความปลอดภัยและอายุการใช้งานของระบบ

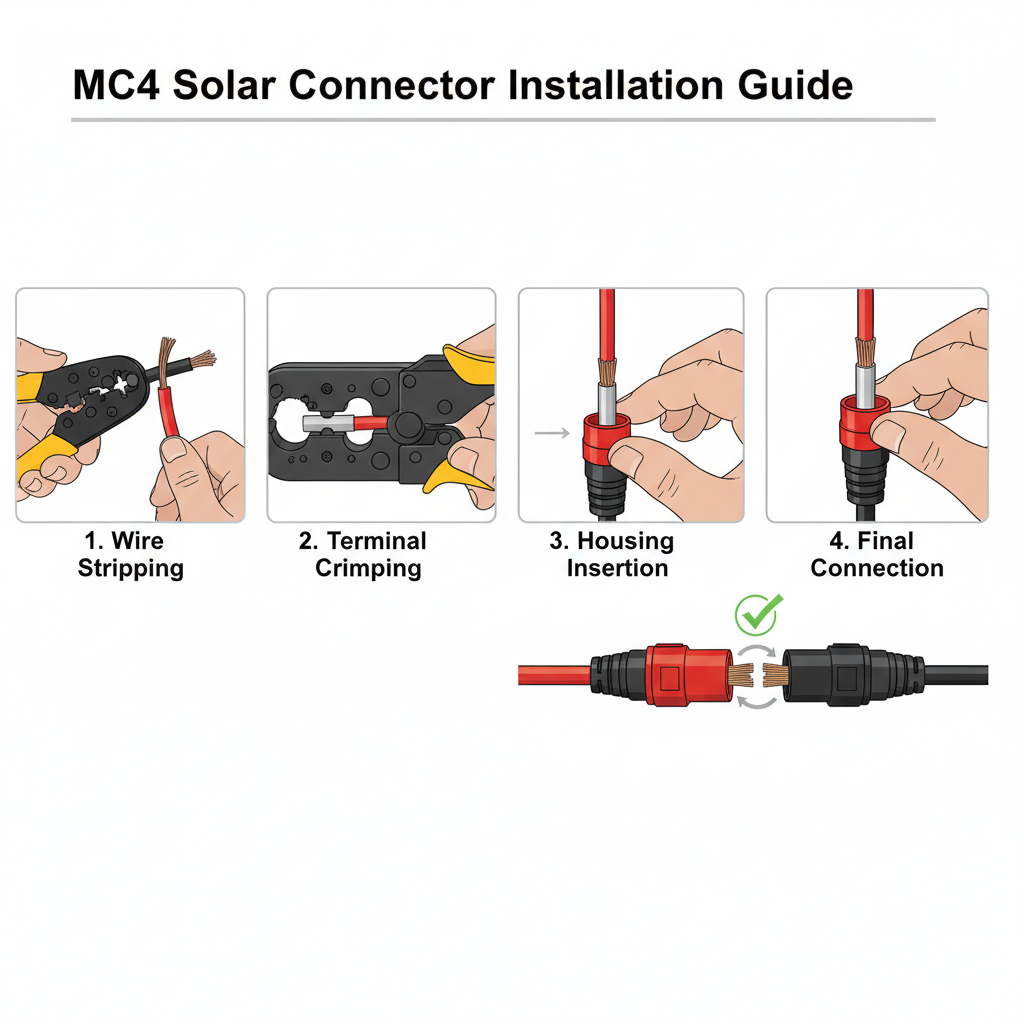

Assembly procedure:

הליך הרכבה:

ขั้นตอนการประกอบ:

• Step 1: Cut solar cable to required length
• Step 2: Strip insulation — expose exactly 8mm of conductor
• Step 3: Insert stripped conductor into MC4 metal contact pin (male) or socket (female)
• Step 4: Crimp using a dedicated MC4 crimping tool — never use generic crimpers. Verify by pulling firmly — the wire must not pull out
• Step 5: Thread the cable gland nut over the cable before inserting the contact into the housing
• Step 6: Insert crimped contact into MC4 housing — listen for a distinct click confirming engagement
• Step 7: Tighten cable gland nut to achieve IP67 waterproof seal

• שלב 1: חתכו כבל סולארי לאורך הנדרש
• שלב 2: הפשיטו בידוד — חשפו בדיוק 8 מ"מ של מוליך
• שלב 3: הכניסו מוליך מופשט לתוך פין מגע MC4 מתכתי (זכר) או שקע (נקבה)
• שלב 4: לחצו באמצעות כלי לחיצה MC4 ייעודי — לעולם אל תשתמשו במלחציים גנריים. אמתו במשיכה חזקה — החוט לא יכול להישלף
• שלב 5: השחילו את אום הכבל על הכבל לפני הכנסת המגע לגוף
• שלב 6: הכניסו מגע מלוחץ לגוף MC4 — הקשיבו לקליק ברור המאשר נעילה
• שלב 7: הדקו אום הכבל להשגת אטימות IP67

• ขั้นที่ 1: ตัดสายโซลาร์ตามความยาวที่ต้องการ
• ขั้นที่ 2: ปอกฉนวน — เปิดตัวนำ 8 มม. พอดี
• ขั้นที่ 3: สอดตัวนำที่ปอกแล้วเข้าพินสัมผัส MC4 โลหะ (ตัวผู้) หรือซ็อกเก็ต (ตัวเมีย)
• ขั้นที่ 4: ย้ำด้วยเครื่องมือย้ำ MC4 เฉพาะ — ห้ามใช้คีมย้ำทั่วไป ตรวจสอบโดยดึงแรง — สายต้องไม่หลุด
• ขั้นที่ 5: ร้อยน็อตแกลนด์สายผ่านสาย ก่อน สอดหน้าสัมผัสเข้าตัวเรือน
• ขั้นที่ 6: สอดหน้าสัมผัสที่ย้ำแล้วเข้าตัวเรือน MC4 — ฟังเสียงคลิกที่ชัดเจนยืนยันการล็อก
• ขั้นที่ 7: ขันน็อตแกลนด์สายเพื่อให้ได้ระดับกันน้ำ IP67

Critical safety rules for MC4 connectors:

כללי בטיחות קריטיים למחברי MC4:

กฎความปลอดภัยที่สำคัญสำหรับขั้วต่อ MC4:

• ⚠️ Never connect/disconnect MC4 under load — high DC current creates dangerous arcs that can cause burns or fire
• ⚠️ Never mix MC4 brands — cross-brand connections void the IP67 rating and are a fire hazard. Stäubli to Stäubli only, etc.
• ⚠️ Always verify polarity before connecting strings — reversed polarity (error code 2002) can damage the inverter
• All MC4 connections must remain accessible for inspection — never bury them in walls or seal them permanently
• IP67 rating means: fully dust-proof, waterproof when submerged to 1 meter for 30 minutes

• ⚠️ לעולם אל תחברו/תנתקו MC4 תחת עומס — זרם DC גבוה יוצר קשתות מסוכנות שעלולות לגרום לכוויות או שריפה
• ⚠️ לעולם אל תערבבו מותגי MC4 — חיבורים בין-מותגיים מבטלים דירוג IP67 ומהווים סכנת שריפה. Stäubli ל-Stäubli בלבד, וכו'
• ⚠️ תמיד אמתו קוטביות לפני חיבור סטרינגים — קוטביות הפוכה (קוד שגיאה 2002) יכולה להזיק לממיר
• כל חיבורי MC4 חייבים להישאר נגישים לבדיקה — לעולם אל תטמינו אותם בקירות או תאטמו אותם לצמיתות
• דירוג IP67 פירושו: אטום לחלוטין לאבק, עמיד במים בטבילה עד מטר אחד למשך 30 דקות

• ⚠️ ห้ามต่อ/ถอด MC4 ขณะมีโหลด — กระแส DC สูงสร้างอาร์คอันตรายที่อาจทำให้เกิดแผลไหม้หรือไฟไหม้
• ⚠️ ห้ามผสมยี่ห้อ MC4 — การเชื่อมต่อข้ามยี่ห้อทำให้เรท IP67 เป็นโมฆะและเป็นอันตรายจากไฟ ใช้ Stäubli กับ Stäubli เท่านั้น ฯลฯ
• ⚠️ ตรวจสอบขั้วก่อนต่อสตริงเสมอ — ขั้วกลับ (รหัสข้อผิดพลาด 2002) อาจทำให้อินเวอร์เตอร์เสียหาย
• การเชื่อมต่อ MC4 ทั้งหมดต้องเข้าถึงได้สำหรับการตรวจสอบ — ห้ามฝังในผนังหรือปิดผนึกถาวร
• เรท IP67 หมายถึง: กันฝุ่นสมบูรณ์ กันน้ำเมื่อจมในน้ำลึก 1 เมตร เป็นเวลา 30 นาที

DC Cable Sizing & Voltage Drop

תכנון גודל כבל DC ונפילת מתח

การกำหนดขนาดสาย DC และแรงดันตก

DC cables must be properly sized to minimize voltage drop — which represents wasted energy as heat in the cables. The industry standard is to keep voltage drop below 2% on the DC side.

כבלי DC חייבים להיות בגודל נכון למזעור נפילת מתח — שמייצגת אנרגיה מבוזבזת כחום בכבלים. הסטנדרט התעשייתי הוא לשמור על נפילת מתח מתחת ל-2% בצד ה-DC.

สาย DC ต้องมีขนาดที่เหมาะสมเพื่อลดแรงดันตก — ซึ่งแสดงถึงพลังงานที่สูญเสียเป็นความร้อนในสาย มาตรฐานอุตสาหกรรมคือรักษาแรงดันตกต่ำกว่า 2% ฝั่ง DC

Cable sizing formula:

נוסחת תכנון גודל כבל:

สูตรกำหนดขนาดสาย:

• Cable size (mm²) = (2 × L × I) ÷ (ΔV × κ)
• Where: L = cable length one way (m), I = Isc × 1.25 (A), ΔV = allowable voltage drop (V), κ = conductivity of copper = 56 m/(Ω·mm²)

• גודל כבל (מ"מ²) = (2 × L × I) ÷ (ΔV × κ)
• כאשר: L = אורך כבל כיוון אחד (מ'), I = Isc × 1.25 (A), ΔV = נפילת מתח מותרת (V), κ = מוליכות של נחושת = 56 m/(Ω·mm²)

• ขนาดสาย (มม.²) = (2 × L × I) ÷ (ΔV × κ)
• โดย: L = ความยาวสายทางเดียว (ม.), I = Isc × 1.25 (A), ΔV = แรงดันตกที่ยอมรับได้ (V), κ = สภาพนำไฟฟ้าของทองแดง = 56 m/(Ω·mm²)

Quick reference — DC cable sizing:

עזר מהיר — גודל כבל DC:

อ้างอิงด่วน — ขนาดสาย DC:

• Systems ≤3 kWp (Isc ≤10A): 4 mm² — up to 30m run
• Systems 3–10 kWp (Isc 10–15A): 6 mm² — up to 40m run
• Systems 10–30 kWp (Isc 15–20A): 6 mm² or 10 mm² — up to 50m run
• Larger systems: calculate per string based on actual run lengths

• מערכות ≤3 kWp (Isc ≤10A): 4 מ"מ² — עד 30 מ' אורך
• מערכות 3–10 kWp (Isc 10–15A): 6 מ"מ² — עד 40 מ' אורך
• מערכות 10–30 kWp (Isc 15–20A): 6 מ"מ² או 10 מ"מ² — עד 50 מ' אורך
• מערכות גדולות יותר: חשבו לפי סטרינג בהתבסס על אורכי כבל בפועל

• ระบบ ≤3 kWp (Isc ≤10A): 4 มม.² — วิ่งได้ถึง 30 ม.
• ระบบ 3–10 kWp (Isc 10–15A): 6 มม.² — วิ่งได้ถึง 40 ม.
• ระบบ 10–30 kWp (Isc 15–20A): 6 มม.² หรือ 10 มม.² — วิ่งได้ถึง 50 ม.
• ระบบขนาดใหญ่: คำนวณต่อสตริงตามความยาวจริง

DC cable specifications (per IEC 62548): Solar-rated, double-insulated (H1Z2Z2-K), tinned copper conductor, UV-resistant, temperature rated −40°C to +90°C, voltage rated 1000V or 1500V DC. DC color code: Red = Positive (+), Black = Negative (−), Green-Yellow = Earth.

מפרט כבל DC (לפי IEC 62548): מדורג סולאר, בידוד כפול (H1Z2Z2-K), מוליך נחושת מצופה בדיל, עמיד UV, מדורג טמפרטורה −40°C עד +90°C, מדורג מתח 1000V או 1500V DC. קוד צבע DC: אדום = חיובי (+), שחור = שלילי (−), ירוק-צהוב = הארקה.

สเปคสาย DC (ตาม IEC 62548): เรทสำหรับโซลาร์ ฉนวนสองชั้น (H1Z2Z2-K) ตัวนำทองแดงชุบดีบุก ทน UV เรทอุณหภูมิ −40°C ถึง +90°C เรทแรงดัน 1000V หรือ 1500V DC รหัสสี DC: แดง = บวก (+), ดำ = ลบ (−), เขียว-เหลือง = กราวด์

Combiner Boxes & DC Disconnect

תיבות שילוב וניתוק DC

กล่องรวมสายและตัวตัด DC

For larger systems with multiple strings, combiner boxes and DC disconnects are essential safety and organization components:

למערכות גדולות יותר עם סטרינגים מרובים, תיבות שילוב וניתוקי DC הם רכיבי בטיחות וארגון חיוניים:

สำหรับระบบขนาดใหญ่ที่มีหลายสตริง กล่องรวมสายและตัวตัด DC เป็นส่วนประกอบด้านความปลอดภัยและการจัดระบบที่จำเป็น:

• Combiner box — Collects multiple string cables into a single output cable to the inverter. Contains string fuses (rated 1.5× to 2.4× Isc) that protect individual strings from backfeed current. Must be IP65+ rated for outdoor installation. Located on or near the roof to minimize cable runs.
• DC isolator (rotary switch) — A manual disconnect switch between the array and inverter. Required by code — allows the system to be safely de-energized for maintenance. Must be rated for: Vdc ≥ string Voc × 1.2 and Idc ≥ string Isc × 1.25. Must be lockable (LOTO compatible). Install within 2 meters of the inverter.
• DC SPD (Surge Protection Device) — Type 2 surge protector installed at the inverter DC input. Protects against lightning-induced voltage spikes. Must be rated for Uc ≥ Voc × 1.2. Critical in Thailand due to high lightning frequency.

• תיבת שילוב (Combiner box) — אוספת כבלי סטרינגים מרובים לכבל פלט יחיד לממיר. מכילה נתיכי סטרינג (מדורגים 1.5× עד 2.4× Isc) שמגנים על סטרינגים בודדים מזרם חוזר. חייבת להיות מדורגת IP65+ להתקנה חיצונית. ממוקמת על או ליד הגג למזעור אורכי כבל.
• מנתק DC (מפסק סיבובי) — מפסק ניתוק ידני בין המערך לממיר. נדרש לפי תקן — מאפשר הפחתת מתח המערכת בביטחה לתחזוקה. חייב להיות מדורג ל: Vdc ≥ Voc סטרינג × 1.2 ו-Idc ≥ Isc סטרינג × 1.25. חייב להיות נעיל (תואם LOTO). התקינו במרחק 2 מטרים מהממיר.
• SPD DC (מכשיר הגנה מנחשולים) — מגן נחשולים סוג 2 המותקן בכניסת DC של הממיר. מגן מפני קפיצות מתח שנגרמות מברקים. חייב להיות מדורג ל-Uc ≥ Voc × 1.2. קריטי בתאילנד בשל תדירות ברקים גבוהה.

• กล่องรวมสาย (Combiner box) — รวบรวมสายสตริงหลายเส้นเป็นสายเอาต์พุตเดียวไปอินเวอร์เตอร์ มีฟิวส์สตริง (เรท 1.5× ถึง 2.4× Isc) ที่ป้องกันสตริงแต่ละเส้นจากกระแสย้อนกลับ ต้องเรท IP65+ สำหรับติดตั้งกลางแจ้ง ติดตั้งบนหรือใกล้หลังคาเพื่อลดระยะสาย
• ตัวตัด DC (สวิตช์หมุน) — สวิตช์ตัดวงจรด้วยมือระหว่างอาร์เรย์กับอินเวอร์เตอร์ กฎหมายกำหนด — ช่วยให้ตัดไฟระบบได้อย่างปลอดภัยสำหรับการบำรุงรักษา ต้องเรท: Vdc ≥ Voc สตริง × 1.2 และ Idc ≥ Isc สตริง × 1.25 ต้องล็อกได้ (รองรับ LOTO) ติดตั้งภายใน 2 เมตรจากอินเวอร์เตอร์
• SPD DC (อุปกรณ์ป้องกันเสิร์จ) — ตัวป้องกันเสิร์จ Type 2 ติดตั้งที่อินพุต DC อินเวอร์เตอร์ ป้องกันแรงดันกระชากจากฟ้าผ่า ต้องเรท Uc ≥ Voc × 1.2 สำคัญมากในประเทศไทยเนื่องจากความถี่ฟ้าผ่าสูง
