Inverter Installation & Commissioning התקנת ממיר והפעלה ראשונית การติดตั้งอินเวอร์เตอร์และการเดินระบบ

From wall mounting to grid connection — complete inverter setup with Huawei SUN2000 walkthrough מהתקנה על הקיר ועד חיבור לרשת — הגדרת ממיר מלאה עם מדריך Huawei SUN2000 จากการติดตั้งบนผนังจนถึงการเชื่อมต่อกริด — การตั้งค่าอินเวอร์เตอร์ครบถ้วนพร้อมแนะนำ Huawei SUN2000

📍 Inverter Location Selection 📍 בחירת מיקום הממיר 📍 การเลือกตำแหน่งอินเวอร์เตอร์

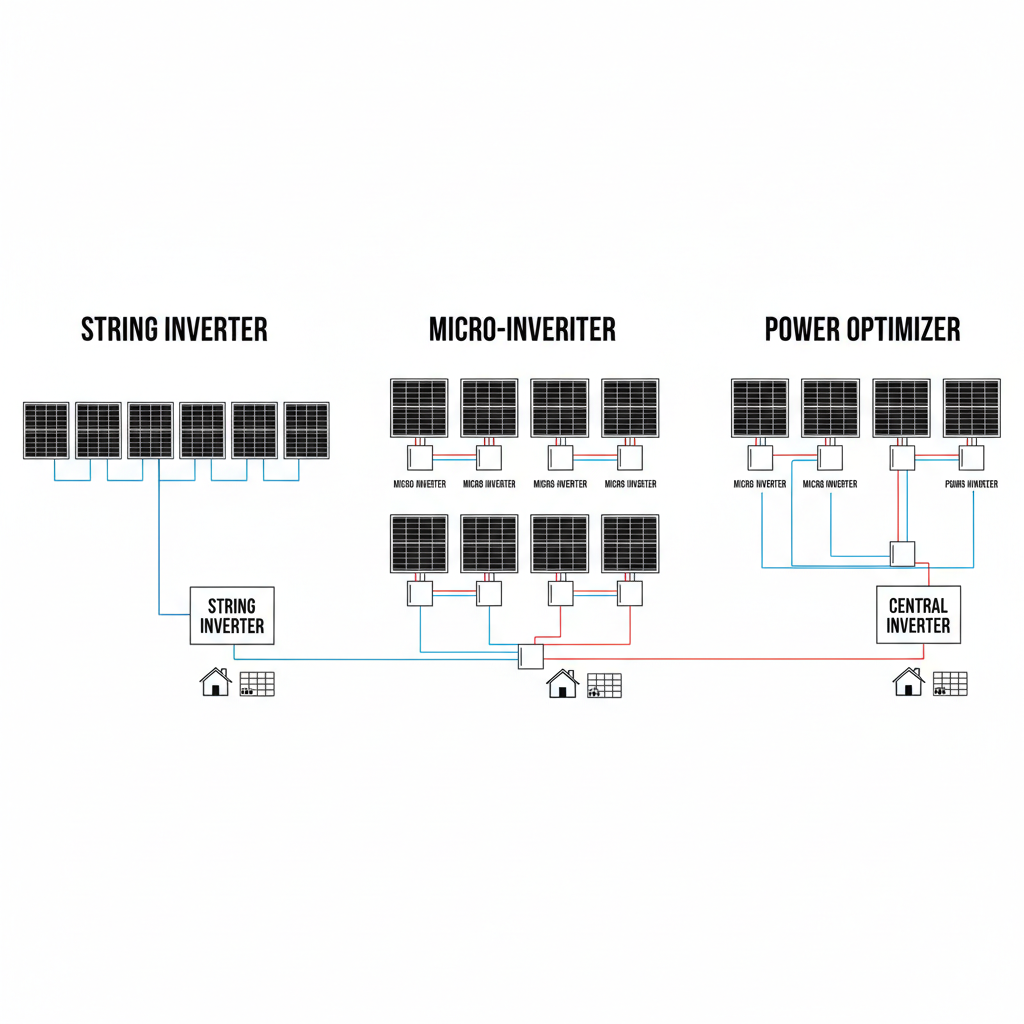

Types of solar inverters — string, micro, and hybrid

Critical Placement Criteria דרישות מפתח למיקום เกณฑ์การวางตำแหน่งที่สำคัญ

Inverter placement directly impacts performance and lifespan. In Thailand's tropical climate, heat management is the #1 concern. Key requirements: מיקום הממיר משפיע ישירות על ביצועים ואורך חיים. באקלים הטרופי של תאילנד, ניהול חום הוא הדאגה מספר 1. דרישות מפתח: ตำแหน่งอินเวอร์เตอร์ส่งผลโดยตรงต่อประสิทธิภาพและอายุการใช้งาน ในสภาพอากาศเขตร้อนของไทย การจัดการความร้อนเป็นข้อกังวลอันดับ 1 ข้อกำหนดสำคัญ:

Factorגורםปัจจัย Requirementדרישהข้อกำหนด Why It Mattersלמה זה חשובทำไมจึงสำคัญ
Temperatureטמפרטורהอุณหภูมิ Shade, never direct sunצל, לעולם לא שמש ישירהร่มเงา ไม่โดนแดดโดยตรง Every 10°C above 25°C = 3-5% efficiency lossכל 10°C מעל 25°C = 3-5% ירידה ביעילותทุก 10°C เหนือ 25°C = ประสิทธิภาพลด 3-5%
Ventilationאוורורการระบายอากาศ Min 30cm clearance all sidesמרווח מינימלי 30ס"מ מכל הצדדיםเว้นระยะขั้นต่ำ 30 ซม. ทุกด้าน Natural convection coolingקירור קונבקציה טבעיการระบายความร้อนแบบพาความร้อนธรรมชาติ
Water Protectionהגנה ממיםการป้องกันน้ำ IP65 rated, but avoid direct rainדירוג IP65, אבל הימנעו מגשם ישירระดับ IP65 แต่หลีกเลี่ยงฝนโดยตรง Salt air on islands accelerates corrosionאוויר מלוח באיים מאיץ קורוזיהอากาศเค็มบนเกาะเร่งการกัดกร่อน
Accessגישהการเข้าถึง Eye level, easy to reachגובה עיניים, נגיש בקלותระดับสายตา เข้าถึงง่าย Maintenance, LED reading, DC disconnectתחזוקה, קריאת LED, ניתוק DCบำรุงรักษา อ่าน LED ตัดวงจร DC
Cable Distanceמרחק כבליםระยะสายเคเบิล As close to panels and DB as possibleקרוב ככל האפשר לפאנלים ולוח חשמלใกล้แผงและตู้ MDB มากที่สุด Shorter DC runs = less voltage drop + lower costהולכות DC קצרות = פחות נפילת מתח + עלות נמוכהสาย DC สั้น = แรงดันตกน้อย + ต้นทุนต่ำ

💡 Koh Phangan Tip: On the island, mount inverters under roof overhangs or inside well-ventilated utility rooms. The combination of tropical heat (35°C+) and salt air is the biggest enemy. A simple corrugated roof shade over the inverter can add years to its life. 💡 טיפ לקו פנגן: באי, התקינו ממירים מתחת לשולי גג או בתוך חדרי שירות עם אוורור טוב. השילוב של חום טרופי (35°C+) ואוויר מלוח הוא האויב הגדול ביותר. סוכך פח גלי פשוט מעל הממיר יכול להוסיף שנים לחייו. 💡 เคล็ดลับเกาะพะงัน: บนเกาะ ติดตั้งอินเวอร์เตอร์ใต้ชายคาหรือในห้องเทคนิคที่ระบายอากาศดี การรวมกันของความร้อนเขตร้อน (35°C+) และอากาศเค็มเป็นศัตรูตัวฉกาจ หลังคาสังกะสีง่ายๆ กันแดดให้อินเวอร์เตอร์สามารถยืดอายุได้หลายปี

⚡ AC Connection to Distribution Board ⚡ חיבור AC ללוח חשמל ⚡ การเชื่อมต่อ AC กับตู้ MDB

Step-by-Step AC Wiring חיבור AC שלב אחר שלב การเดินสาย AC ทีละขั้นตอน

Stepשלבขั้นตอน Actionפעולהการดำเนินการ Detailsפרטיםรายละเอียด
1 Turn off main breakerכבו מפסק ראשיปิดเบรกเกอร์หลัก Verify zero voltage with multimeter on bus barsודאו אפס מתח עם מולטימטר על פסי צבירהตรวจสอบแรงดันเป็นศูนย์ด้วยมัลติมิเตอร์ที่บัสบาร์
2 Install dedicated solar breakerהתקינו מפסק סולארי ייעודיติดตั้งเบรกเกอร์โซลาร์เฉพาะ Size: 1.25× inverter max AC current. For SUN2000-25KTL: 40A 3-phase breakerגודל: 1.25× זרם AC מקסימלי של הממיר. עבור SUN2000-25KTL: מפסק 40A תלת-פאזיขนาด: 1.25× กระแส AC สูงสุดของอินเวอร์เตอร์ สำหรับ SUN2000-25KTL: เบรกเกอร์ 40A 3 เฟส
3 Run AC cableמשכו כבל ACเดินสาย AC 4mm² minimum for <30m run; use conduit for UV/rain protectionמינימום 4mm² להולכה של <30 מטר; השתמשו בצנרת להגנה מ-UV/גשםขั้นต่ำ 4mm² สำหรับระยะ <30 ม.; ใช้ท่อร้อยสายป้องกัน UV/ฝน
4 Connect L1, L2, L3, N, PEחברו L1, L2, L3, N, PEเชื่อมต่อ L1, L2, L3, N, PE Follow color code: Brown/Black/Grey (L), Blue (N), Green-Yellow (PE)עקבו אחרי קוד צבע: חום/שחור/אפור (L), כחול (N), ירוק-צהוב (PE)ตามรหัสสี: น้ำตาล/ดำ/เทา (L) น้ำเงิน (N) เขียว-เหลือง (PE)
5 Torque connectionsהדקו חיבוריםขันแน่นจุดเชื่อมต่อ Use torque wrench to manufacturer spec (typically 2-3 Nm for terminal blocks)השתמשו במפתח מומנט למפרט יצרן (בדרך כלל 2-3 Nm למגשרי חיבור (Terminal Blocks))ใช้ประแจทอร์คตามสเปคผู้ผลิต (ปกติ 2-3 Nm สำหรับเทอร์มินัลบล็อก)

⚠️ Anti-Islanding Protection⚠️ הגנת אנטי-איילנדינג⚠️ การป้องกัน Anti-Islanding

What it does: Automatically shuts down the inverter when the grid goes down, preventing back-feed that could electrocute utility workers.
How it works: The inverter monitors grid voltage and frequency. If either goes outside normal range (e.g., voltage ±10% or frequency ±0.5 Hz), the inverter disconnects within 0.1-2 seconds.
Thailand requirement: PEA mandates anti-islanding on all grid-tied systems. Huawei SUN2000 series has this built in — no external relay needed. מה זה עושה: כבה אוטומטית את הממיר כשהרשת נופלת, מונע הזנה חוזרת שעלולה להכות עובדי חברת חשמל בזרם.
איך זה עובד: הממיר מנטר מתח ותדר רשת. אם אחד מהם יוצא מטווח נורמלי (למשל, מתח ±10% או תדר ±0.5 Hz), הממיר מתנתק תוך 0.1-2 שניות.
דרישת תאילנד: PEA מחייב אנטי-איילנדינג על כל מערכת grid-tied. סדרת Huawei SUN2000 כוללת זאת מובנה — לא צריך ממסר חיצוני. ทำอะไร: ปิดอินเวอร์เตอร์อัตโนมัติเมื่อกริดดับ ป้องกันไฟย้อนกลับที่อาจทำให้ช่างการไฟฟ้าถูกไฟดูด
ทำงานอย่างไร: อินเวอร์เตอร์ตรวจสอบแรงดันและความถี่กริด ถ้าค่าใดออกนอกช่วงปกติ (เช่น แรงดัน ±10% หรือความถี่ ±0.5 Hz) อินเวอร์เตอร์ตัดการเชื่อมต่อภายใน 0.1-2 วินาที
ข้อกำหนดไทย: PEA กำหนดให้ระบบ grid-tied ทุกระบบต้องมี anti-islanding Huawei SUN2000 มีในตัว — ไม่ต้องใช้รีเลย์ภายนอก

🔌 Grounding & Earthing 🔌 הארקה 🔌 การต่อกราวด์และสายดิน

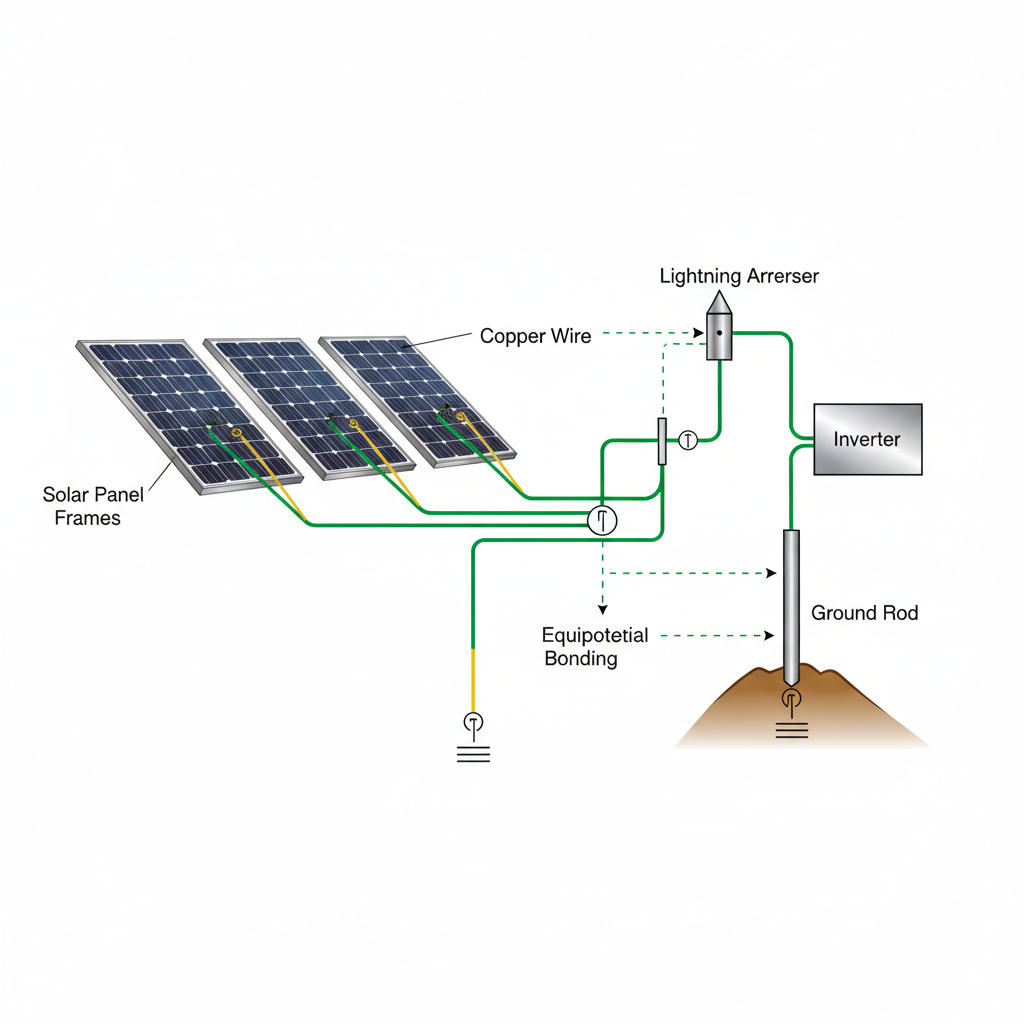

Solar system grounding and earthing diagram

Grounding Requirements דרישות הארקה ข้อกำหนดการต่อกราวด์

Proper grounding protects equipment and people from lightning strikes, fault currents, and static discharge. Thailand's tropical thunderstorm season (May-October) makes this especially critical. הארקה נכונה מגנה על ציוד ואנשים מפגיעות ברק, זרמי תקלה ופריקה סטטית. עונת הסופות הטרופית של תאילנד (מאי-אוקטובר) הופכת זאת לקריטית במיוחד. การต่อกราวด์ที่ถูกต้องปกป้องอุปกรณ์และผู้คนจากฟ้าผ่า กระแสผิดพลาด และไฟฟ้าสถิต ฤดูพายุฝนเขตร้อนของไทย (พฤษภาคม-ตุลาคม) ทำให้สิ่งนี้สำคัญเป็นพิเศษ

  • Equipment grounding: All metal frames, rails, inverter chassis → connected to ground bus with 6mm² green-yellow copperהארקת ציוד: כל מסגרות מתכת, מסילות, שלדת ממיר → מחוברים לפס הארקה עם נחושת 6mm² ירוק-צהובกราวด์อุปกรณ์: โครงโลหะ ราง ตัวถังอินเวอร์เตอร์ทั้งหมด → ต่อกับบัสกราวด์ด้วยทองแดง 6mm² เขียว-เหลือง
  • Earth electrode: Copper-clad ground rod (min 2.4m length) driven into soil. Target resistance: <5Ω (measure with earth resistance tester)אלקטרודת אדמה: מוט הארקה מצופה נחושת (מינימום 2.4 מטר) נקבע בקרקע. התנגדות יעד: <5Ω (למדוד עם בודק התנגדות אדמה)หลักดิน: แท่งกราวด์เคลือบทองแดง (ยาวขั้นต่ำ 2.4 ม.) ตอกลงดิน ค่าความต้านทานเป้าหมาย: <5Ω (วัดด้วยเครื่องวัดความต้านทานดิน)
  • Lightning protection: Surge Protection Device (SPD) on both DC and AC sides. Type 2 SPD minimum; Type 1+2 recommended for island installationsהגנת ברק: התקן הגנה מנחשולים (SPD) בצד ה-DC ובצד ה-AC. SPD Type 2 מינימום; Type 1+2 מומלץ להתקנות באייםป้องกันฟ้าผ่า: อุปกรณ์ป้องกันเสิร์จ (SPD) ทั้งฝั่ง DC และ AC SPD Type 2 ขั้นต่ำ; แนะนำ Type 1+2 สำหรับการติดตั้งบนเกาะ

📱 Huawei SUN2000 Setup Walkthrough 📱 מדריך הגדרת Huawei SUN2000 📱 คู่มือตั้งค่า Huawei SUN2000

Physical Installation התקנה פיזית การติดตั้งทางกายภาพ

The Huawei SUN2000 series (5-100 kW) is the most common commercial inverter in Southeast Asia. Here's the complete setup process: סדרת Huawei SUN2000 (5-100 kW) היא הממיר המסחרי הנפוץ ביותר בדרום-מזרח אסיה. הנה תהליך ההגדרה המלא: Huawei SUN2000 series (5-100 kW) เป็นอินเวอร์เตอร์เชิงพาณิชย์ที่พบมากที่สุดในเอเชียตะวันออกเฉียงใต้ นี่คือกระบวนการตั้งค่าทั้งหมด:

  1. Mount the bracket: Use the supplied template to drill 4 mounting holes. Ensure level with spirit level.התקינו את התושבת: השתמשו בתבנית המצורפת לקדיחת 4 חורי הרכבה. ודאו מפלס עם פלס.ติดตั้งแผงยึด: ใช้แม่แบบที่ให้มาเจาะรู 4 รู ให้ได้ระดับด้วยระดับน้ำ
  2. Hang the inverter: Lift onto bracket hooks (25KTL weighs 55kg — need 2 people).תלו את הממיר: הרימו על ווי התושבת (25KTL שוקל 55 ק"ג — צריך 2 אנשים).แขวนอินเวอร์เตอร์: ยกขึ้นเกี่ยวกับตะขอแผงยึด (25KTL หนัก 55 กก. — ต้องใช้ 2 คน)
  3. Connect DC strings: Insert MC4 connectors into PV input ports (up to 4 MPPT inputs on 25KTL).חברו סטרינגים DC: הכניסו מחברי MC4 ליציאות קלט PV (עד 4 כניסות MPPT ב-25KTL).เชื่อมต่อสตริง DC: เสียบ MC4 เข้าพอร์ต PV input (สูงสุด 4 MPPT inputs ใน 25KTL)
  4. Connect AC output: Wire to dedicated breaker in DB (as described above).חברו פלט AC: חווטו למפסק ייעודי בלוח (כמתואר למעלה).เชื่อมต่อ AC output: เดินสายไปเบรกเกอร์เฉพาะใน MDB (ตามที่อธิบายข้างต้น)
  5. Connect communications: Plug in SmartDongle (WiFi or 4G) for FusionSolar monitoring.חברו תקשורת: חברו SmartDongle (WiFi או 4G) לניטור FusionSolar.เชื่อมต่อการสื่อสาร: เสียบ SmartDongle (WiFi หรือ 4G) สำหรับมอนิเตอร์ FusionSolar

FusionSolar App Configuration הגדרת אפליקציית FusionSolar การตั้งค่าแอป FusionSolar

FusionSolar is Huawei's cloud monitoring platform. During commissioning: FusionSolar היא פלטפורמת הניטור בענן של Huawei. במהלך ההפעלה: FusionSolar เป็นแพลตฟอร์มมอนิเตอร์คลาวด์ของ Huawei ระหว่างการเดินระบบ:

  1. Download FusionSolar app → Create installer accountהורידו אפליקציית FusionSolar → צרו חשבון מתקיןดาวน์โหลดแอป FusionSolar → สร้างบัญชีผู้ติดตั้ง
  2. Connect phone to inverter WiFi (SUN2000-XXXXXX, password on label)חברו טלפון ל-WiFi הממיר (SUN2000-XXXXXX, סיסמה על התווית)เชื่อมต่อโทรศัพท์กับ WiFi อินเวอร์เตอร์ (SUN2000-XXXXXX รหัสผ่านอยู่บนฉลาก)
  3. Set grid code: Thailand → PEA (or MEA for Bangkok area)הגדירו קוד רשת: תאילנד → PEA (או MEA לאזור בנגקוק)ตั้งรหัสกริด: Thailand → PEA (หรือ MEA สำหรับพื้นที่กรุงเทพฯ)
  4. Configure MPPT strings: number of panels per string, panel wattageהגדירו סטרינגים MPPT: מספר פאנלים לסטרינג, הספק פאנלกำหนดค่า MPPT strings: จำนวนแผงต่อสตริง กำลังวัตต์แผง
  5. Set export limitation (if required by PEA): 0% for zero-export, or match approved capacityהגדירו מגבלת ייצוא (אם נדרש ע"י PEA): 0% ל-zero-export, או התאימו לקיבולת מאושרתตั้งค่าจำกัดส่งออก (ถ้า PEA กำหนด): 0% สำหรับ zero-export หรือตามกำลังที่อนุมัติ
  6. Create plant in FusionSolar cloud → transfer ownership to customer accountצרו plant בענן FusionSolar → העבירו בעלות לחשבון הלקוחสร้าง plant ใน FusionSolar cloud → โอนสิทธิ์ให้บัญชีลูกค้า

📺 PV String Sizing MASTERCLASS📺 מאסטרקלאס בתכנון סטרינגים סולאריים📺 มาสเตอร์คลาส การคำนวณขนาด PV String

Ak Electric DIY provides a detailed masterclass on PV string sizing — essential knowledge for proper inverter configuration.Ak Electric DIY מספק מאסטרקלאס מפורט על תכנון גודל סטרינגים סולאריים — ידע חיוני לתצורת ממיר נכונה.Ak Electric DIY นำเสนอมาสเตอร์คลาสเกี่ยวกับการคำนวณขนาด PV String — ความรู้สำคัญสำหรับการกำหนดค่าอินเวอร์เตอร์ที่ถูกต้อง

✅ Commissioning Checklist ✅ רשימת בדיקות הפעלה ✅ เช็คลิสต์การเดินระบบ

Before turning on the system, complete every item: לפני הפעלת המערכת, השלימו כל סעיף: ก่อนเปิดระบบ ต้องทำทุกรายการให้ครบ:

Checkבדיקהการตรวจ Methodשיטהวิธีการ Pass Criteriaקריטריון מעברเกณฑ์ผ่าน
DC String Voltageמתח סטרינג DCแรงดัน DC String Multimeter at inverter DC inputמולטימטר בקלט DC ממירมัลติมิเตอร์ที่ DC input อินเวอร์เตอร์ Within ±5% of calculated Vmp × panelsבטווח ±5% מ-Vmp מחושב × פאנליםอยู่ภายใน ±5% ของ Vmp คำนวณ × จำนวนแผง
Insulation Resistanceהתנגדות בידודค่าความต้านทานฉนวน Megger test (500V DC)בדיקת מגר (500V DC)ทดสอบ Megger (500V DC) >1 MΩ (wet conditions: >0.5 MΩ)>1 MΩ (תנאים רטובים: >0.5 MΩ)>1 MΩ (สภาพเปียก: >0.5 MΩ)
Earth Continuityרציפות הארקהความต่อเนื่องกราวด์ Low-resistance ohmmeterמד התנגדות נמוכה (Low-Resistance Ohmmeter)โอห์มมิเตอร์ความต้านทานต่ำ <0.5Ω between frame and earth bar<0.5Ω בין המסגרת לפס ההארקה<0.5Ω ระหว่างโครงและแท่งดิน
AC Voltageמתח ACแรงดัน AC Multimeter at inverter AC outputמולטימטר בפלט AC ממירมัลติมิเตอร์ที่ AC output อินเวอร์เตอร์ 220V ±10% (single-phase) or 380V ±10% (3-phase)220V ±10% (חד-פאזי) או 380V ±10% (תלת-פאזי)220V ±10% (เฟสเดียว) หรือ 380V ±10% (3 เฟส)
Visual Inspectionבדיקה ויזואליתการตรวจสอบด้วยตา Walk entire systemעברו על כל המערכתตรวจสอบทั้งระบบ No exposed wires, all conduit sealed, labels on all cablesאין חוטים חשופים, כל הצנרת אטומה, תוויות על כל הכבליםไม่มีสายเปลือย ท่อร้อยสายปิดสนิท ติดฉลากสายทุกเส้น

First Power-On Sequence רצף הפעלה ראשונה ลำดับการเปิดเครื่องครั้งแรก

  1. Turn on AC breaker (grid side first)הפעילו מפסק AC (צד רשת קודם)เปิดเบรกเกอร์ AC (ฝั่งกริดก่อน)
  2. Turn on DC isolator (or connect DC strings)הפעילו מנתק DC (או חברו סטרינגים DC)เปิดตัวตัดวงจร DC (หรือเชื่อมต่อ DC strings)
  3. Wait 60-90 seconds for inverter boot sequenceחכו 60-90 שניות לאתחול הממירรอ 60-90 วินาทีสำหรับการบูตอินเวอร์เตอร์
  4. Check LED: Green steady = normal operationבדקו LED: ירוק קבוע = פעולה תקינהตรวจ LED: เขียวนิ่ง = ทำงานปกติ
  5. Verify power output in FusionSolar appודאו ייצור חשמל באפליקציית FusionSolarตรวจสอบกำลังผลิตในแอป FusionSolar
  6. Record readings: DC voltage per string, AC voltage, power output, frequencyתעדו קריאות: מתח DC לסטרינג, מתח AC, הספק, תדרบันทึกค่า: แรงดัน DC ต่อสตริง แรงดัน AC กำลัง ความถี่
