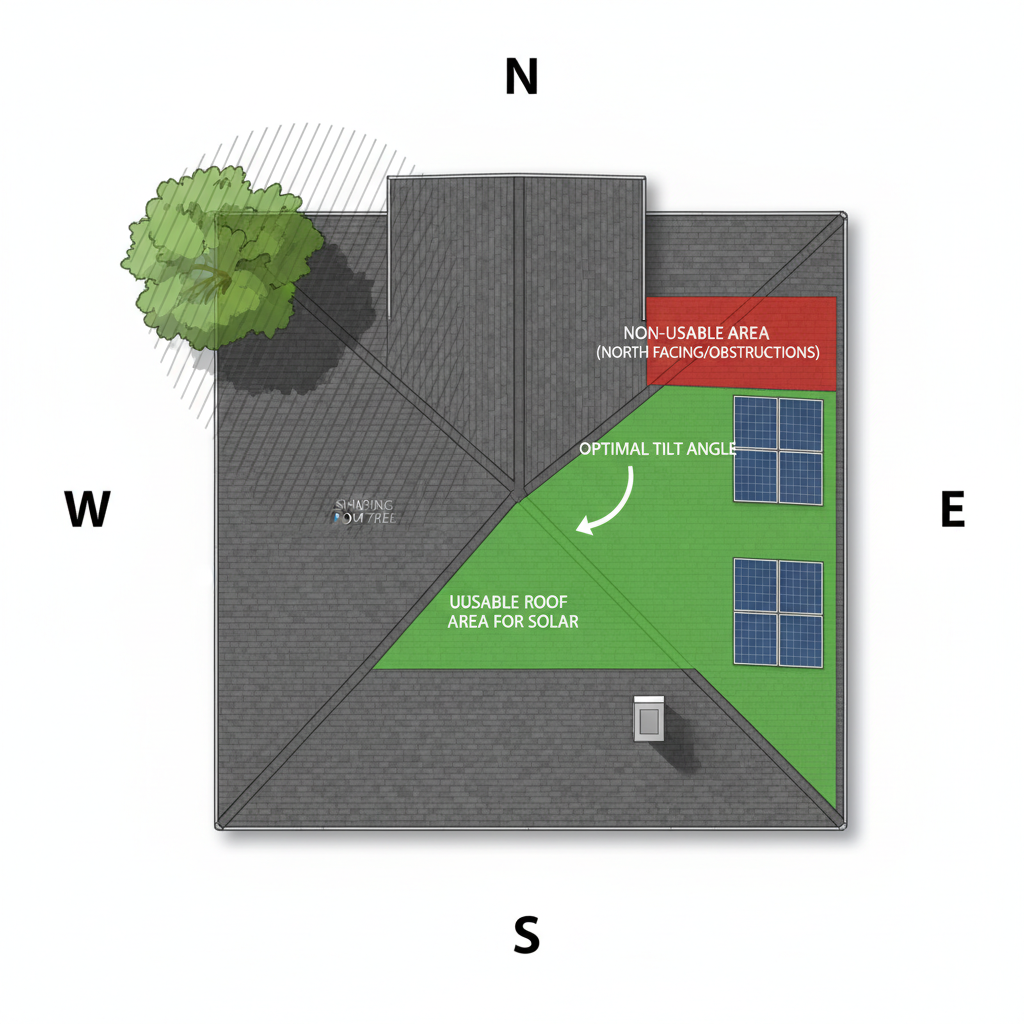

Roof Types & Mounting Approaches

סוגי גגות וגישות הרכבה

ประเภทหลังคาและวิธีการยึด

Every solar installation starts on the roof. The roof type determines the mounting hardware, waterproofing strategy, and structural requirements. In Thailand and Southeast Asia, you'll encounter four primary roof types:

כל התקנה סולארית מתחילה על הגג. סוג הגג קובע את חומרי ההרכבה, אסטרטגיית האיטום והדרישות המבניות. בתאילנד ודרום-מזרח אסיה, תיתקלו בארבעה סוגי גגות עיקריים:

การติดตั้งโซลาร์ทุกระบบเริ่มต้นที่หลังคา ประเภทหลังคากำหนดฮาร์ดแวร์ยึด กลยุทธ์กันน้ำ และข้อกำหนดโครงสร้าง ในประเทศไทยและเอเชียตะวันออกเฉียงใต้ คุณจะพบหลังคาหลักสี่ประเภท:

• Corrugated metal (zinc/steel) — The most common roof type for factories and warehouses across Thailand. Panels attach using L-brackets with EPDM rubber washers, screwed directly into roof purlins. Never screw into unsupported sheet metal — always hit structural members.
• Concrete flat roof — Common for commercial buildings and modern factories. The easiest for solar — panels mount on tilt frames at optimal angle (10–15° for Thailand). Can use either ballasted (weighted) systems or anchored (chemical anchor / expansion bolt) systems.
• Tile roof (concrete/clay) — Found on most Thai residential homes. Requires special tile hooks or replacement tiles with built-in mounting points. Must be extremely careful not to crack tiles during installation.
• Standing seam metal — Premium metal roofing with raised seams. Uses non-penetrating S-5! clamps or similar that grip the seam without drilling — the best option for waterproofing since zero roof penetrations are needed.

• פח גלי (אבץ/פלדה) — סוג הגג הנפוץ ביותר למפעלים ומחסנים בתאילנד. פאנלים מתחברים באמצעות תושבות L עם אטמי גומי EPDM, מוברגים ישירות לרצועות הגג. לעולם אל תבריגו לפח לא נתמך — תמיד פגעו באלמנטים מבניים.
• גג בטון שטוח — נפוץ לבניינים מסחריים ומפעלים מודרניים. הקל ביותר לסולאר — פאנלים מותקנים על מסגרות הטיה בזווית אופטימלית (10–15° לתאילנד). ניתן להשתמש במערכות בלסט (משוקללות) או מעוגנות (עוגן כימי / בורג הרחבה).
• גג רעפים (בטון/חרס) — נמצא ברוב הבתים התאילנדיים. דורש ווים מיוחדים לרעפים או רעפים חלופיים עם נקודות הרכבה מובנות. חובה להיזהר מאוד לא לשבור רעפים במהלך ההתקנה.
• פח תפר עומד — גג מתכת פרימיום עם תפרים מוגבהים. משתמש במהדקי S-5! ללא חדירה או דומים שנאחזים בתפר ללא קידוח — האפשרות הטובה ביותר לאיטום מכיוון שאין צורך בחדירות גג.

• หลังคาเหล็กลูกฟูก (สังกะสี/เหล็ก) — หลังคาที่พบมากที่สุดสำหรับโรงงานและโกดังทั่วประเทศไทย แผงยึดด้วยฉากตัว L พร้อมแหวนยาง EPDM สกรูเข้าแปหลังคาโดยตรง ห้ามสกรูเข้าแผ่นเหล็กที่ไม่มีโครงรองรับ — ต้องยึดกับชิ้นส่วนโครงสร้างเสมอ
• หลังคาคอนกรีตแบน — พบในอาคารพาณิชย์และโรงงานสมัยใหม่ ง่ายที่สุดสำหรับโซลาร์ — แผงยึดบนโครงเอียงที่มุมที่เหมาะสม (10–15° สำหรับประเทศไทย) ใช้ได้ทั้งระบบถ่วงน้ำหนัก (ballast) หรือระบบยึดสมอ (เคมีแองเคอร์ / สกรูขยาย)
• หลังคากระเบื้อง (คอนกรีต/ดินเผา) — พบในบ้านพักอาศัยไทยส่วนใหญ่ ต้องใช้ตะขอกระเบื้องพิเศษหรือกระเบื้องทดแทนที่มีจุดยึดในตัว ต้องระวังอย่างมากไม่ให้กระเบื้องแตกระหว่างติดตั้ง
• หลังคาเหล็กตะเข็บยืน — หลังคาโลหะพรีเมียมที่มีตะเข็บนูน ใช้แคลมป์ S-5! หรือแบบไม่เจาะทะลุที่จับตะเข็บโดยไม่ต้องเจาะ — ทางเลือกที่ดีที่สุดสำหรับการกันน้ำเพราะไม่ต้องเจาะหลังคาเลย

Mounting Hardware Components

רכיבי חומרה להרכבה

ส่วนประกอบฮาร์ดแวร์ยึด

A complete mounting system consists of several key components that work together to securely hold panels on the roof:

מערכת הרכבה שלמה מורכבת ממספר רכיבים מרכזיים שעובדים יחד לאחיזת פאנלים בביטחה על הגג:

ระบบยึดที่สมบูรณ์ประกอบด้วยส่วนประกอบสำคัญหลายชิ้นที่ทำงานร่วมกันเพื่อยึดแผงบนหลังคาอย่างมั่นคง:

• Mounting rails — Aluminum profiles (typically 40×40mm or 40×60mm) that run along the roof and support the panels. Rails are leveled and spaced according to the panel dimensions. Use rail splices with minimum 200mm overlap where rails need to be extended.
• Mid-clamps — Placed between two adjacent panels to secure both simultaneously. They grip the panel frames from the sides. Torque to specification — typically 10–12 Nm.
• End-clamps — Placed at the edges of an array to secure the outermost panels. Slightly different shape than mid-clamps since they only grip one panel edge.
• Brackets / L-feet — Connect the rails to the roof structure. The bracket type varies by roof: L-brackets for corrugated metal, tile hooks for tile roofs, adjustable tilt legs for flat concrete.
• Flashing / base plates — Weatherproof plates that seal penetration points where brackets bolt through the roof. Essential for preventing leaks on penetrating mount systems.
• Tilt frames — Adjustable angle structures used on flat roofs to set the optimal panel tilt angle (10–15° for Thailand). Made from aluminum or galvanized steel.

• פסי הרכבה (Rails) — פרופילי אלומיניום (בדרך כלל 40×40 מ"מ או 40×60 מ"מ) שרצים לאורך הגג ותומכים בפאנלים. הפסים מפולסים ומרווחים לפי מימדי הפאנל. השתמשו בחיבורי פס עם חפיפה מינימלית של 200 מ"מ.
• מהדקים אמצעיים (Mid-clamps) — ממוקמים בין שני פאנלים סמוכים לאבטחת שניהם בו-זמנית. אוחזים במסגרות הפאנל מהצדדים. הדקו למפרט — בדרך כלל 10–12 ניוטון-מטר.
• מהדקי קצה (End-clamps) — ממוקמים בקצוות מערך הפאנלים לאבטחת הפאנלים החיצוניים. צורה מעט שונה ממהדקים אמצעיים כי אוחזים רק בקצה פאנל אחד.
• תושבות / רגלי L — מחברים את הפסים למבנה הגג. סוג התושבת משתנה לפי הגג: תושבות L לפח גלי, ווי רעפים לגגות רעפים, רגלי הטיה מתכווננות לבטון שטוח.
• פלשינג / לוחיות בסיס — לוחיות עמידות למזג אוויר שאוטמות נקודות חדירה בהן תושבות מוברגות דרך הגג. חיוניות למניעת נזילות במערכות הרכבה חודרניות.
• מסגרות הטיה — מבנים בזווית מתכווננת לשימוש בגגות שטוחים להגדרת זווית הטיה אופטימלית (10–15° לתאילנד). עשויים אלומיניום או פלדה מגולוונת.

• รางยึด (Rails) — โปรไฟล์อะลูมิเนียม (โดยทั่วไป 40×40มม. หรือ 40×60มม.) ที่วางตามแนวหลังคาเพื่อรองรับแผง รางจะถูกปรับระดับและเว้นระยะตามขนาดแผง ใช้ข้อต่อรางที่มีระยะซ้อนทับอย่างน้อย 200มม.
• แคลมป์กลาง (Mid-clamps) — วางระหว่างแผงสองแผ่นที่อยู่ติดกันเพื่อยึดทั้งสองพร้อมกัน จับขอบเฟรมแผงจากด้านข้าง ขันตามสเปค — โดยทั่วไป 10–12 Nm
• แคลมป์ปลาย (End-clamps) — วางที่ขอบของอาร์เรย์เพื่อยึดแผงด้านนอกสุด รูปร่างต่างจากแคลมป์กลางเล็กน้อยเพราะจับขอบแผงเดียว
• ฉาก / ขาตัว L — เชื่อมต่อรางกับโครงสร้างหลังคา ประเภทฉากแตกต่างตามหลังคา: ฉาก L สำหรับเหล็กลูกฟูก ตะขอกระเบื้องสำหรับหลังคากระเบื้อง ขาปรับเอียงสำหรับคอนกรีตแบน
• แผ่นกันน้ำ / แผ่นฐาน — แผ่นกันสภาพอากาศที่ปิดผนึกจุดเจาะที่ฉากยึดผ่านหลังคา จำเป็นสำหรับป้องกันการรั่วในระบบยึดแบบเจาะทะลุ
• โครงเอียง (Tilt frames) — โครงสร้างปรับมุมสำหรับหลังคาแบนเพื่อตั้งมุมเอียงที่เหมาะสม (10–15° สำหรับประเทศไทย) ทำจากอะลูมิเนียมหรือเหล็กชุบสังกะสี

Load Calculations: Wind & Dead Load

חישובי עומסים: רוח ועומס קבוע

การคำนวณน้ำหนัก: ลมและน้ำหนักตาย

Before installing panels on any roof, you must verify the structure can handle two types of loads:

לפני התקנת פאנלים על כל גג, יש לוודא שהמבנה יכול לשאת שני סוגי עומסים:

ก่อนติดตั้งแผงบนหลังคาใดๆ ต้องตรวจสอบว่าโครงสร้างรับน้ำหนักสองประเภทได้:

• Dead load (static weight) — The weight of panels + mounting hardware pressing down on the roof. A typical solar installation adds 12–18 kg/m². For a 100-panel array, that's approximately 3,000–5,000 kg of additional weight on the roof structure.
• Wind load (dynamic force) — Wind creates both uplift (trying to pull panels off the roof) and downward pressure. Thailand experiences monsoon winds up to 120 km/h. Panels at the edges and corners of arrays experience the highest wind forces. This is why edge setbacks (minimum 500mm from roof edges) are critical.

• עומס קבוע (משקל סטטי) — משקל הפאנלים + חומרי ההרכבה הלוחץ על הגג. התקנה סולארית טיפוסית מוסיפה 12–18 ק"ג/מ"ר. למערך של 100 פאנלים, זה כ-3,000–5,000 ק"ג של משקל נוסף על מבנה הגג.
• עומס רוח (כוח דינמי) — רוח יוצרת גם עילוי (מנסה לתלוש פאנלים מהגג) וגם לחץ כלפי מטה. תאילנד חווה רוחות מונסון עד 120 קמ"ש. פאנלים בקצוות ופינות מערכים חווים את כוחות הרוח הגבוהים ביותר. לכן נסיגות קצה (מינימום 500 מ"מ מקצוות הגג) הן קריטיות.

• น้ำหนักตาย (น้ำหนักคงที่) — น้ำหนักของแผง + ฮาร์ดแวร์ยึดที่กดลงบนหลังคา การติดตั้งโซลาร์ทั่วไปเพิ่ม 12–18 กก./ตร.ม. สำหรับอาร์เรย์ 100 แผง นั่นคือน้ำหนักเพิ่มประมาณ 3,000–5,000 กก. บนโครงสร้างหลังคา
• แรงลม (แรงไดนามิก) — ลมสร้างทั้งแรงยก (พยายามดึงแผงออกจากหลังคา) และแรงกดลง ประเทศไทยมีลมมรสุมสูงสุดถึง 120 กม./ชม. แผงที่ขอบและมุมของอาร์เรย์รับแรงลมสูงสุด นี่คือเหตุผลที่ระยะร่นขอบ (อย่างน้อย 500 มม. จากขอบหลังคา) มีความสำคัญ

Structural verification checklist:

רשימת בדיקה לאימות מבני:

รายการตรวจสอบโครงสร้าง:

• Inspect roof beams, purlins, and trusses for rust, rot, or damage
• Verify steel gauge or concrete reinforcement capacity
• For flat roofs: plan row spacing to avoid inter-row shading — minimum 1.5× panel height for Thailand latitude
• For older buildings (>15 years): request structural engineer certification
• Check for existing roof leaks before adding any penetrations

• בדקו קורות גג, רצועות ומסבכים לחלודה, ריקבון או נזק
• אמתו עובי פלדה או קיבולת חיזוק בטון
• לגגות שטוחים: תכננו ריווח שורות למניעת הצללה עצמית — מינימום 1.5× גובה פאנל לקו רוחב תאילנד
• לבניינים ישנים (מעל 15 שנה): בקשו אישור מהנדס מבנים
• בדקו נזילות גג קיימות לפני הוספת חדירות

• ตรวจสอบคาน แป และโครงหลังคาว่ามีสนิม ผุ หรือเสียหายหรือไม่
• ตรวจสอบขนาดเหล็กหรือความสามารถเสริมเหล็กคอนกรีต
• สำหรับหลังคาแบน: วางแผนระยะห่างแถวเพื่อหลีกเลี่ยงเงาระหว่างแถว — อย่างน้อย 1.5 เท่าของความสูงแผงสำหรับละติจูดประเทศไทย
• สำหรับอาคารเก่า (มากกว่า 15 ปี): ขอใบรับรองวิศวกรโครงสร้าง
• ตรวจสอบหลังคารั่วที่มีอยู่ก่อนเพิ่มจุดเจาะทะลุ

Waterproofing Strategies

אסטרטגיות איטום

กลยุทธ์กันน้ำ

Waterproofing is one of the most critical aspects of rooftop solar installation. A leaking roof after installation destroys customer trust and creates expensive warranty claims. There are three main approaches:

איטום הוא אחד ההיבטים הקריטיים ביותר של התקנה סולארית על גגות. גג דולף אחרי התקנה הורס את אמון הלקוח ויוצר תביעות אחריות יקרות. ישנן שלוש גישות עיקריות:

การกันน้ำเป็นหนึ่งในด้านที่สำคัญที่สุดของการติดตั้งโซลาร์บนหลังคา หลังคารั่วหลังติดตั้งทำลายความเชื่อมั่นของลูกค้าและสร้างค่าใช้จ่ายการรับประกันที่แพง มีสามแนวทางหลัก:

• Penetrating mount with flashing — Bolts go through the roof into structural members. Each penetration point is sealed with a flashing plate and waterproof sealant (butyl tape or silicone). Most common for corrugated metal and tile roofs. Requires careful execution — every penetration is a potential leak point.
• Ballasted (non-penetrating) systems — Used on flat concrete roofs. Heavy concrete blocks or ballast trays hold panels down by weight alone. Zero roof penetrations = zero leak risk. However, adds significant weight (30–50 kg/m² total) and may not withstand extreme winds without additional tie-downs.
• Clamp systems (non-penetrating) — Standing seam clamps grip the raised seams of metal roofs without drilling. Best of both worlds: strong attachment without penetrations. Only works on standing seam metal roofs.

• הרכבה חודרנית עם פלשינג — ברגים עוברים דרך הגג לאלמנטים מבניים. כל נקודת חדירה נאטמת בלוחית פלשינג ואטם עמיד למים (טייפ בוטיל או סיליקון). הנפוצה ביותר לגגות פח גלי ורעפים. דורשת ביצוע זהיר — כל חדירה היא נקודת דליפה פוטנציאלית.
• מערכות בלסט (ללא חדירה) — משמשות בגגות בטון שטוחים. בלוקי בטון כבדים או מגשי בלסט מחזיקים פאנלים למטה במשקל בלבד. אפס חדירות גג = אפס סיכון דליפה. עם זאת, מוסיפות משקל משמעותי (30–50 ק"ג/מ"ר סה"כ) ועלולות לא לעמוד ברוחות קיצוניות ללא עיגונים נוספים.
• מערכות מהדקים (ללא חדירה) — מהדקי תפר עומד נאחזים בתפרים המוגבהים של גגות מתכת ללא קידוח. הטוב מכל העולמות: חיבור חזק ללא חדירות. עובד רק על גגות מתכת תפר עומד.

• ยึดแบบเจาะทะลุพร้อมแผ่นกันน้ำ — สกรูเจาะผ่านหลังคาเข้าชิ้นส่วนโครงสร้าง จุดเจาะแต่ละจุดปิดผนึกด้วยแผ่นกันน้ำและซีลกันน้ำ (เทปบิวทิลหรือซิลิโคน) พบมากที่สุดสำหรับหลังคาเหล็กลูกฟูกและกระเบื้อง ต้องดำเนินการอย่างระมัดระวัง — ทุกจุดเจาะเป็นจุดรั่วที่อาจเกิดขึ้น
• ระบบถ่วงน้ำหนัก (ไม่เจาะทะลุ) — ใช้บนหลังคาคอนกรีตแบน บล็อกคอนกรีตหนักหรือถาดถ่วงน้ำหนักยึดแผงด้วยน้ำหนักเพียงอย่างเดียว ไม่เจาะหลังคา = ไม่มีความเสี่ยงรั่ว อย่างไรก็ตาม เพิ่มน้ำหนักมาก (30–50 กก./ตร.ม. รวม) และอาจทนลมแรงสุดขีดไม่ได้หากไม่มีการยึดเพิ่มเติม
• ระบบแคลมป์ (ไม่เจาะทะลุ) — แคลมป์ตะเข็บยืนจับตะเข็บนูนของหลังคาเหล็กโดยไม่ต้องเจาะ ดีที่สุดของทั้งสองโลก: ยึดแน่นโดยไม่เจาะทะลุ ใช้ได้เฉพาะหลังคาเหล็กตะเข็บยืนเท่านั้น

Thailand-Specific Considerations

שיקולים ספציפיים לתאילנד

ข้อควรพิจารณาเฉพาะสำหรับประเทศไทย

Thailand's tropical climate and geography create unique challenges for rooftop solar installations:

האקלים הטרופי והגיאוגרפיה של תאילנד יוצרים אתגרים ייחודיים להתקנות סולאריות על גגות:

สภาพภูมิอากาศเขตร้อนและภูมิศาสตร์ของประเทศไทยสร้างความท้าทายเฉพาะสำหรับการติดตั้งโซลาร์บนหลังคา:

• Monsoon season (May–October) — Schedule roof work during dry season when possible. Heavy rains can make roofs dangerously slippery and prevent proper sealant curing. Waterproof all penetrations with extra care — silicone sealant needs 24 hours dry weather to cure properly.
• High humidity (60–90%) — Use IP65+ rated equipment only. All cable glands must be properly sealed. Corrosion is accelerated in humid conditions — use stainless steel hardware (A2/304 minimum) rather than zinc-plated.
• Extreme UV exposure — Thailand has intense year-round UV radiation. Use only UV-rated solar cables, cable ties (nylon 6/6 black), and conduit. Standard white cable ties will become brittle and snap within 6–12 months.
• Salt air (island and coastal installations) — Installations on Phuket, Koh Samui, and coastal areas face accelerated corrosion from salt spray. Use marine-grade stainless steel (A4/316) for all mounting hardware. Standard aluminum rails may need anodized or powder-coated finish. Inspect mounting hardware quarterly for corrosion.
• High lightning frequency — Thailand has one of the highest lightning strike rates in the world. SPD (Surge Protection Device) installation on both DC and AC sides is critical, not optional. Consider additional lightning rods for exposed rooftop arrays on tall buildings.
• Thermal expansion — Temperature swings of 15–20°C between night and peak afternoon cause mounting hardware to expand and contract. Maintain 10–20mm gaps between panels. Use slotted holes in rail connections where specified to allow movement.

• עונת המונסון (מאי–אוקטובר) — תזמנו עבודות גג בעונה היבשה במידת האפשר. גשמים כבדים יכולים להפוך גגות למחליקים מסוכנים ולמנוע התייבשות אטם תקינה. אטמו את כל החדירות בזהירות יתרה — אטם סיליקון צריך 24 שעות מזג אוויר יבש להתייבשות.
• לחות גבוהה (60–90%) — השתמשו רק בציוד מדורג IP65+. כל אטמי כבלים חייבים להיות אטומים כראוי. קורוזיה מואצת בתנאי לחות — השתמשו בחומרה מנירוסטה (A2/304 מינימום) במקום מצופה אבץ.
• חשיפת UV קיצונית — לתאילנד קרינת UV אינטנסיבית כל השנה. השתמשו רק בכבלי סולאר מדורגי UV, אזיקונים (ניילון 6/6 שחור) וצנרת. אזיקונים לבנים רגילים יהפכו שבירים ויישברו תוך 6–12 חודשים.
• אוויר מלוח (התקנות באיים וחוף) — התקנות בפוקט, קו סמוי ואזורי חוף מתמודדות עם קורוזיה מואצת מריסוס מלח. השתמשו בנירוסטה ימית (A4/316) לכל חומרי ההרכבה. פסי אלומיניום רגילים עשויים לדרוש גימור מאנודייז או ציפוי אבקה. בדקו חומרי הרכבה רבעונית לסימני קורוזיה.
• תדירות ברקים גבוהה — לתאילנד אחד משיעורי מכת הברק הגבוהים בעולם. התקנת SPD (מכשיר הגנה מנחשולים) בצדדי DC ו-AC היא קריטית, לא אופציונלית. שקלו מוטות ברק נוספים למערכים חשופים על גגות בניינים גבוהים.
• הרחבה תרמית — תנודות טמפרטורה של 15–20°C בין לילה לשיא אחה"צ גורמות לחומרי ההרכבה להתרחב ולהתכווץ. שמרו על רווח 10–20 מ"מ בין פאנלים. השתמשו בחורים מוארכים בחיבורי פס לאפשר תזוזה.

• ฤดูมรสุม (พฤษภาคม–ตุลาคม) — กำหนดงานหลังคาในฤดูแล้งเมื่อเป็นไปได้ ฝนตกหนักทำให้หลังคาลื่นอันตรายและป้องกันการบ่มซีลที่ถูกต้อง กันน้ำจุดเจาะทั้งหมดอย่างระมัดระวังเป็นพิเศษ — ซีลซิลิโคนต้องการอากาศแห้ง 24 ชั่วโมงเพื่อบ่มอย่างถูกต้อง
• ความชื้นสูง (60–90%) — ใช้อุปกรณ์ที่มีเรท IP65+ เท่านั้น แกลนด์สายเคเบิลทั้งหมดต้องปิดผนึกอย่างถูกต้อง การกัดกร่อนเร่งขึ้นในสภาพชื้น — ใช้ฮาร์ดแวร์สแตนเลส (A2/304 ขั้นต่ำ) แทนชุบสังกะสี
• การสัมผัส UV รุนแรง — ประเทศไทยมีรังสี UV รุนแรงตลอดปี ใช้เฉพาะสายโซลาร์ที่ทน UV สายรัด (ไนลอน 6/6 สีดำ) และท่อร้อยสาย สายรัดสีขาวทั่วไปจะเปราะและหักภายใน 6–12 เดือน
• อากาศเค็ม (ติดตั้งบนเกาะและชายฝั่ง) — การติดตั้งที่ภูเก็ต เกาะสมุย และพื้นที่ชายฝั่งเผชิญกับการกัดกร่อนเร่งจากละอองเกลือ ใช้สแตนเลสเกรดทะเล (A4/316) สำหรับฮาร์ดแวร์ยึดทั้งหมด รางอะลูมิเนียมทั่วไปอาจต้องอะโนไดซ์หรือเคลือบผง ตรวจสอบฮาร์ดแวร์ยึดทุกไตรมาสสำหรับการกัดกร่อน
• ความถี่ฟ้าผ่าสูง — ประเทศไทยมีอัตราฟ้าผ่าสูงที่สุดในโลก การติดตั้ง SPD (อุปกรณ์ป้องกันเสิร์จ) ทั้งฝั่ง DC และ AC มีความสำคัญ ไม่ใช่ทางเลือก พิจารณาสายล่อฟ้าเพิ่มเติมสำหรับอาร์เรย์บนหลังคาอาคารสูง
• การขยายตัวทางความร้อน — อุณหภูมิแกว่ง 15–20°C ระหว่างกลางคืนและบ่ายสูงสุดทำให้ฮาร์ดแวร์ยึดขยายและหดตัว เว้นช่องว่าง 10–20 มม. ระหว่างแผง ใช้รูสล็อตในจุดเชื่อมต่อรางตามที่ระบุเพื่อให้เคลื่อนที่ได้

Step-by-Step Installation Procedure

הליך התקנה שלב אחר שלב

ขั้นตอนการติดตั้งทีละขั้น

The following is the standard mounting system installation procedure for a corrugated metal or flat concrete roof:

להלן הליך התקנת מערכת הרכבה סטנדרטי לגג פח גלי או בטון שטוח:

ต่อไปนี้คือขั้นตอนมาตรฐานการติดตั้งระบบยึดสำหรับหลังคาเหล็กลูกฟูกหรือคอนกรีตแบน:

• Step 1: Layout marking — Mark rail positions on the roof using chalk line. Maintain minimum 500mm setback from all roof edges. For flat roofs, mark row positions with proper spacing to avoid inter-row shading.
• Step 2: Bracket / anchor installation — For metal roofs: install L-brackets with EPDM washers into roof purlins. For concrete: drill and install chemical anchors or expansion bolts. Apply waterproof sealant at every penetration point.
• Step 3: Rail installation — Mount aluminum rails to brackets. Level using adjustable feet or shims. Torque all M8 bolts to 18–22 Nm. Install rail splices where needed with 200mm minimum overlap.
• Step 4: Panel placement — Slide mid-clamps and end-clamps onto rails. Place panels one at a time onto the rails. Start from the lowest point and work upward on sloped roofs.
• Step 5: Secure panels — Tighten mid-clamps between panels and end-clamps at array edges. Torque all clamps to 10–12 Nm. Ensure 10–20mm gap between panels for thermal expansion.
• Step 6: Final inspection — Verify all bolts are torqued. Check panel alignment. Test every panel for movement by gently pushing. Confirm no cables are pinched under panels or clamps.

• שלב 1: סימון פריסה — סמנו מיקומי פסים על הגג באמצעות חוט סימון. שמרו נסיגה מינימלית של 500 מ"מ מכל קצוות הגג. לגגות שטוחים, סמנו מיקומי שורות עם ריווח נכון למניעת הצללה עצמית.
• שלב 2: התקנת תושבות / עוגנים — לגגות מתכת: התקינו תושבות L עם אטמי EPDM לרצועות הגג. לבטון: קדחו והתקינו עוגנים כימיים או ברגי הרחבה. מרחו אטם עמיד למים בכל נקודת חדירה.
• שלב 3: התקנת פסים — הרכיבו פסי אלומיניום על תושבות. פלסו באמצעות רגליות מתכווננות. הדקו כל ברגי M8 ל-18–22 Nm. התקינו חיבורי פס לפי הצורך עם חפיפה מינימלית של 200 מ"מ.
• שלב 4: הנחת פאנלים — החליקו מהדקים אמצעיים ומהדקי קצה על הפסים. הניחו פאנלים אחד אחד על הפסים. התחילו מהנקודה הנמוכה ביותר ועבדו כלפי מעלה בגגות משופעים.
• שלב 5: אבטחת פאנלים — הדקו מהדקים אמצעיים בין פאנלים ומהדקי קצה בקצוות המערך. הדקו כל מהדק ל-10–12 Nm. ודאו רווח 10–20 מ"מ בין פאנלים להרחבה תרמית.
• שלב 6: בדיקה סופית — ודאו שכל הברגים מהודקים. בדקו יישור פאנלים. בדקו כל פאנל לתנועה בדחיפה עדינה. אשרו שאין כבלים מרוסקים מתחת לפאנלים או מהדקים.

• ขั้นที่ 1: ทำเครื่องหมายผัง — ทำเครื่องหมายตำแหน่งรางบนหลังคาด้วยเส้นชอล์ก รักษาระยะร่นอย่างน้อย 500 มม. จากขอบหลังคาทั้งหมด สำหรับหลังคาแบน ทำเครื่องหมายตำแหน่งแถวด้วยระยะห่างที่เหมาะสมเพื่อหลีกเลี่ยงเงาระหว่างแถว
• ขั้นที่ 2: ติดตั้งฉาก / สมอ — สำหรับหลังคาเหล็ก: ติดตั้งฉาก L พร้อมแหวน EPDM เข้าแปหลังคา สำหรับคอนกรีต: เจาะและติดตั้งเคมีแองเคอร์หรือสกรูขยาย ทาซีลกันน้ำที่จุดเจาะทุกจุด
• ขั้นที่ 3: ติดตั้งราง — ยึดรางอะลูมิเนียมกับฉาก ปรับระดับด้วยขาปรับ ขันสลัก M8 ทั้งหมดที่ 18–22 Nm ติดตั้งข้อต่อรางตามที่จำเป็นด้วยระยะซ้อนทับอย่างน้อย 200 มม.
• ขั้นที่ 4: วางแผง — สไลด์แคลมป์กลางและแคลมป์ปลายบนราง วางแผงทีละแผ่นบนราง เริ่มจากจุดต่ำสุดและทำขึ้นด้านบนสำหรับหลังคาลาดเอียง
• ขั้นที่ 5: ยึดแผง — ขันแคลมป์กลางระหว่างแผงและแคลมป์ปลายที่ขอบอาร์เรย์ ขันแคลมป์ทั้งหมดที่ 10–12 Nm เว้นช่องว่าง 10–20 มม. ระหว่างแผงสำหรับการขยายตัวทางความร้อน
• ขั้นที่ 6: ตรวจสอบสุดท้าย — ตรวจสอบว่าสลักทั้งหมดขันแล้ว ตรวจสอบการจัดเรียงแผง ทดสอบทุกแผงว่าขยับหรือไม่โดยดันเบาๆ ยืนยันว่าไม่มีสายเคเบิลถูกหนีบใต้แผงหรือแคลมป์
