Reading Electricity Bills (PEA Format)

קריאת חשבונות חשמל (פורמט PEA)

การอ่านบิลค่าไฟฟ้า (รูปแบบ PEA)

The first step in sizing a solar system is understanding the customer's electricity consumption. In Thailand, electricity bills from the Provincial Electricity Authority (PEA) contain critical data for system design:

הצעד הראשון בתכנון גודל מערכת סולארית הוא הבנת צריכת החשמל של הלקוח. בתאילנד, חשבונות חשמל מרשות החשמל המחוזית (PEA) מכילים נתונים קריטיים לתכנון המערכת:

ขั้นตอนแรกในการออกแบบระบบโซลาร์คือการเข้าใจการใช้ไฟฟ้าของลูกค้า ในประเทศไทย บิลค่าไฟฟ้าจากการไฟฟ้าส่วนภูมิภาค (PEA) มีข้อมูลสำคัญสำหรับการออกแบบระบบ:

• Customer Account Number (CA) — Unique identifier needed for PEA applications and net billing registration
• Meter Number — The physical meter ID; needed for interconnection paperwork
• Rate Category — Residential (1.1, 1.2, 1.3), Small Business (2.1, 2.2), Medium Business (3), Large Business (4), Government (5), or Special (6). This determines the pricing structure.
• Monthly kWh consumption — The total energy used. Collect at least 12 months of data to account for seasonal variation.
• Peak Demand (kW) — For commercial accounts (categories 3–6), the bill shows maximum demand. This affects transformer sizing and system design limits.
• Power Factor — Commercial bills show the power factor. Below 0.85 incurs penalties; solar inverters can help improve it.

• מספר חשבון לקוח (CA) — מזהה ייחודי הנדרש לבקשות PEA ורישום מונה נטו
• מספר מונה — מזהה המונה הפיזי; נדרש לניירת חיבור
• קטגוריית תעריף — מגורים (1.1, 1.2, 1.3), עסק קטן (2.1, 2.2), עסק בינוני (3), עסק גדול (4), ממשלתי (5), או מיוחד (6). זה קובע את מבנה המחירים.
• צריכת kWh חודשית — סך האנרגיה שנצרכה. אספו לפחות 12 חודשי נתונים כדי להתחשב בשינויים עונתיים.
• ביקוש שיא (kW) — עבור חשבונות מסחריים (קטגוריות 3–6), החשבון מציג ביקוש מרבי. זה משפיע על גודל השנאי ומגבלות תכנון המערכת.
• מקדם הספק — חשבונות מסחריים מציגים את מקדם ההספק. מתחת ל-0.85 נגרמים קנסות; ממירים סולאריים יכולים לעזור לשפר אותו.

• หมายเลขผู้ใช้ไฟ (CA) — รหัสเฉพาะที่จำเป็นสำหรับการยื่นคำขอ PEA และการลงทะเบียน net metering
• หมายเลขมิเตอร์ — รหัสมิเตอร์จริง จำเป็นสำหรับเอกสารการเชื่อมต่อ
• ประเภทอัตราค่าไฟ — ที่อยู่อาศัย (1.1, 1.2, 1.3), ธุรกิจขนาดเล็ก (2.1, 2.2), ธุรกิจขนาดกลาง (3), ธุรกิจขนาดใหญ่ (4), ราชการ (5), หรือพิเศษ (6) สิ่งนี้กำหนดโครงสร้างราคา
• การใช้ไฟ kWh รายเดือน — พลังงานทั้งหมดที่ใช้ เก็บข้อมูลอย่างน้อย 12 เดือนเพื่อรองรับความแตกต่างตามฤดูกาล
• ความต้องการสูงสุด (kW) — สำหรับบัญชีเชิงพาณิชย์ (ประเภท 3–6) บิลแสดงความต้องการสูงสุด สิ่งนี้ส่งผลต่อขนาดหม้อแปลงและขีดจำกัดการออกแบบระบบ
• ตัวประกอบกำลังไฟฟ้า — บิลเชิงพาณิชย์แสดงตัวประกอบกำลังไฟฟ้า ต่ำกว่า 0.85 จะถูกปรับ อินเวอร์เตอร์โซลาร์สามารถช่วยปรับปรุงได้

Monthly kWh → Required kWp Formula

נוסחת kWh חודשי → kWp נדרש

สูตร kWh รายเดือน → kWp ที่ต้องการ

The core formula for sizing a solar system converts monthly energy consumption into the required system capacity:

הנוסחה המרכזית לתכנון גודל מערכת סולארית ממירה צריכת אנרגיה חודשית לקיבולת המערכת הנדרשת:

สูตรหลักสำหรับการออกแบบระบบโซลาร์แปลงการใช้พลังงานรายเดือนเป็นขนาดระบบที่ต้องการ:

Where:

כאשר:

โดยที่:

• Monthly kWh — Average monthly electricity consumption from bills
• PSH (Peak Sun Hours) — Average daily equivalent hours of full sunlight
• 30 — Days per month
• PR (Performance Ratio) — System efficiency factor accounting for all losses

• kWh חודשי — צריכת חשמל חודשית ממוצעת מחשבונות
• PSH (שעות שמש שיא) — ממוצע יומי של שעות שוות ערך לאור שמש מלא
• 30 — ימים בחודש
• PR (יחס ביצועים) — מקדם יעילות מערכת המתחשב בכל ההפסדים

• kWh รายเดือน — การใช้ไฟฟ้าเฉลี่ยรายเดือนจากบิล
• PSH (ชั่วโมงแสงแดดสูงสุด) — ค่าเฉลี่ยรายวันของชั่วโมงที่เทียบเท่าแสงอาทิตย์เต็มที่
• 30 — จำนวนวันต่อเดือน
• PR (อัตราส่วนสมรรถนะ) — ตัวประกอบประสิทธิภาพระบบที่คิดรวมการสูญเสียทั้งหมด

Example: A factory uses 15,000 kWh/month in Nonthaburi (PSH = 4.5). With a PR of 0.80:

דוגמה: מפעל צורך 15,000 kWh/חודש בנนטבורי (PSH = 4.5). עם PR של 0.80:

ตัวอย่าง: โรงงานใช้ไฟ 15,000 kWh/เดือน ในนนทบุรี (PSH = 4.5) โดยมี PR เท่ากับ 0.80:

System Size = 15,000 ÷ (4.5 × 30 × 0.80) = 15,000 ÷ 108 = 138.9 kWp

גודל מערכת = 15,000 ÷ (4.5 × 30 × 0.80) = 15,000 ÷ 108 = 138.9 kWp

ขนาดระบบ = 15,000 ÷ (4.5 × 30 × 0.80) = 15,000 ÷ 108 = 138.9 kWp

In practice, you'd round to a standard system size — in this case approximately 140 kWp, or about 250 panels of 580W each.

בפועל, מעגלים לגודל מערכת סטנדרטי — במקרה זה בערך 140 kWp, או כ-250 פאנלים של 580W כל אחד.

ในทางปฏิบัติ จะปัดเป็นขนาดระบบมาตรฐาน — ในกรณีนี้ประมาณ 140 kWp หรือแผงประมาณ 250 แผงที่ 580W แต่ละแผง

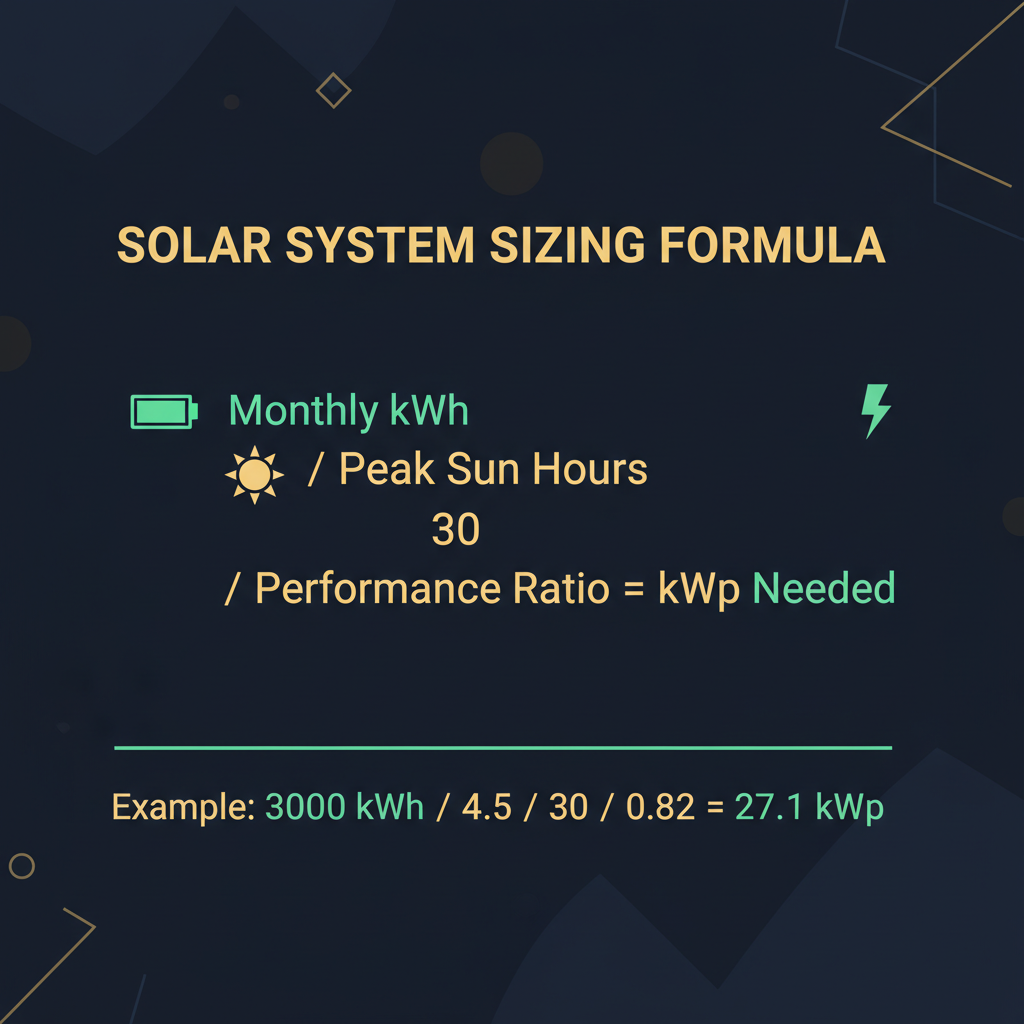

Complete system sizing worksheet — from electricity bills to final designגיליון עבודה לתכנון מערכת — מחשבונות חשמל ועד תכנון סופיแผ่นงานการคำนวณขนาดระบบ — จากบิลค่าไฟถึงการออกแบบสุดท้าย

Peak Sun Hours in Thailand

שעות שמש שיא בתאילנד

ชั่วโมงแสงแดดสูงสุดในประเทศไทย

Peak Sun Hours (PSH) represent the number of hours per day when solar irradiance averages 1,000 W/m² (1 kW/m²). Thailand's geographic location near the equator provides excellent solar resources across the country:

שעות שמש שיא (PSH) מייצגות את מספר השעות ביום בהן קרינת שמש ממוצעת 1,000 ואט/מ"ר (1 kW/מ"ר). מיקומה הגיאוגרפי של תאילנד ליד קו המשווה מספק משאבי שמש מצוינים ברחבי הארץ:

ชั่วโมงแสงแดดสูงสุด (PSH) หมายถึงจำนวนชั่วโมงต่อวันที่รังสีดวงอาทิตย์เฉลี่ย 1,000 วัตต์/ตร.ม. (1 kW/ตร.ม.) ที่ตั้งทางภูมิศาสตร์ของประเทศไทยใกล้เส้นศูนย์สูตรให้ทรัพยากรแสงอาทิตย์ที่ดีเยี่ยมทั่วประเทศ:

• Central Thailand (Bangkok, Nonthaburi, Pathum Thani): 4.3–4.6 PSH — Consistent year-round, slight dip during rainy season (Jun–Oct)
• Northeast (Nakhon Ratchasima, Udon Thani, Khon Kaen): 4.5–5.0 PSH — Highest irradiance in Thailand; drier climate means more clear-sky days
• North (Chiang Mai, Chiang Rai, Lampang): 4.2–4.7 PSH — Good resource but haze season (Feb–Apr) reduces output
• South (Surat Thani, Songkhla, Phuket): 4.2–4.5 PSH — More rainfall, but still viable; two monsoon seasons to consider
• East (Chonburi, Rayong, EEC zone): 4.4–4.8 PSH — Excellent for industrial solar; many factories in this region

• מרכז תאילנד (בנגקוק, ננטבורי, פתום טני): 4.3–4.6 PSH — עקבי לאורך השנה, ירידה קלה בעונת הגשמים (יוני–אוקטובר)
• צפון-מזרח (נקון רטצ'סימה, אודון טני, קון קאן): 4.5–5.0 PSH — קרינה הגבוהה ביותר בתאילנד; אקלים יבש יותר אומר יותר ימים בהירים
• צפון (צ'יאנג מאי, צ'יאנג ראי, לאמפאנג): 4.2–4.7 PSH — משאב טוב אך עונת ערפיח (פבר'–אפר') מפחיתה תפוקה
• דרום (סוראט טני, סונגקלא, פוקט): 4.2–4.5 PSH — יותר גשמים, אך עדיין כדאי; שתי עונות מונסון לשקול
• מזרח (צ'ונבורי, ראיונג, אזור EEC): 4.4–4.8 PSH — מצוין לסולאר תעשייתי; מפעלים רבים באזור

• ภาคกลาง (กรุงเทพ, นนทบุรี, ปทุมธานี): 4.3–4.6 PSH — สม่ำเสมอตลอดปี ลดลงเล็กน้อยช่วงฤดูฝน (มิ.ย.–ต.ค.)
• ภาคตะวันออกเฉียงเหนือ (นครราชสีมา, อุดรธานี, ขอนแก่น): 4.5–5.0 PSH — รังสีสูงที่สุดในประเทศไทย อากาศแห้งกว่าหมายถึงวันที่ท้องฟ้าแจ่มใสมากกว่า
• ภาคเหนือ (เชียงใหม่, เชียงราย, ลำปาง): 4.2–4.7 PSH — ทรัพยากรดีแต่ฤดูหมอกควัน (ก.พ.–เม.ย.) ลดเอาต์พุต
• ภาคใต้ (สุราษฎร์ธานี, สงขลา, ภูเก็ต): 4.2–4.5 PSH — ฝนตกมากกว่าแต่ยังคุ้มค่า ต้องพิจารณาสองฤดูมรสุม
• ภาคตะวันออก (ชลบุรี, ระยอง, เขต EEC): 4.4–4.8 PSH — ดีเยี่ยมสำหรับโซลาร์อุตสาหกรรม มีโรงงานจำนวนมากในพื้นที่นี้

Performance Ratio (PR)

יחס ביצועים (PR)

อัตราส่วนสมรรถนะ (PR)

The Performance Ratio accounts for all real-world losses that reduce the system's actual output compared to its theoretical maximum. A well-designed system in Thailand typically achieves a PR of 0.75–0.85. Here's what affects it:

יחס הביצועים מתחשב בכל ההפסדים בעולם האמיתי שמפחיתים את התפוקה בפועל של המערכת בהשוואה למקסימום התיאורטי שלה. מערכת מתוכננת היטב בתאילנד משיגה בדרך כלל PR של 0.75–0.85. הנה מה שמשפיע:

อัตราส่วนสมรรถนะคำนึงถึงการสูญเสียในโลกจริงทั้งหมดที่ลดเอาต์พุตจริงของระบบเมื่อเทียบกับค่าสูงสุดทางทฤษฎี ระบบที่ออกแบบมาดีในประเทศไทยมักได้ PR ที่ 0.75–0.85 นี่คือปัจจัยที่ส่งผล:

• Temperature losses (5–12%) — Thailand's hot climate is the biggest PR reducer. Panels lose ~0.35% efficiency per °C above 25°C. At 45°C cell temperature, that's a 7% loss.
• Soiling/dust (2–5%) — Dirt, bird droppings, and pollution accumulate on panels. Regular cleaning or rain mitigates this.
• DC cable losses (1–3%) — Resistance in wires from panels to inverter. Proper cable sizing minimizes this.
• AC cable losses (0.5–1%) — Inverter to grid connection point losses.
• Inverter efficiency loss (2–4%) — Modern inverters are 97–98.5% efficient, but still lose some energy in conversion.
• Mismatch losses (1–2%) — Panels in the same string never perform identically.
• Shading losses (0–10%) — Depends on site-specific conditions assessed in Lesson 5.
• Degradation (0.5%/year) — Panels gradually lose output over their 25–30 year lifespan.

• הפסדי טמפרטורה (5–12%) — האקלים החם של תאילנד הוא המפחית הגדול ביותר של PR. פאנלים מאבדים ~0.35% יעילות לכל °C מעל 25°C. בטמפרטורת תא של 45°C, זהו הפסד של 7%.
• לכלוך/אבק (2–5%) — לכלוך, צואת ציפורים וזיהום מצטברים על פאנלים. ניקוי קבוע או גשם מפחית זאת.
• הפסדי כבל DC (1–3%) — התנגדות בחוטים מפאנלים לממיר. גודל כבל נכון ממזער זאת.
• הפסדי כבל AC (0.5–1%) — הפסדים מממיר לנקודת חיבור לרשת.
• הפסד יעילות ממיר (2–4%) — ממירים מודרניים יעילים ב-97–98.5%, אך עדיין מאבדים אנרגיה בהמרה.
• הפסדי אי-התאמה (1–2%) — פאנלים באותו סטרינג לעולם לא מתפקדים באופן זהה.
• הפסדי הצללה (0–10%) — תלוי בתנאי אתר ספציפיים שנבדקו בשיעור 5.
• דעיכה (0.5%/שנה) — פאנלים מאבדים תפוקה בהדרגה לאורך 25–30 שנות חייהם.

• การสูญเสียจากอุณหภูมิ (5–12%) — สภาพอากาศร้อนของไทยเป็นตัวลด PR มากที่สุด แผงสูญเสียประสิทธิภาพ ~0.35% ต่อ °C ที่สูงกว่า 25°C ที่อุณหภูมิเซลล์ 45°C จะสูญเสีย 7%
• ฝุ่น/สิ่งสกปรก (2–5%) — ฝุ่น มูลนก และมลพิษสะสมบนแผง การทำความสะอาดสม่ำเสมอหรือฝนช่วยลดปัญหานี้
• การสูญเสียในสาย DC (1–3%) — ความต้านทานในสายจากแผงไปอินเวอร์เตอร์ การเลือกขนาดสายที่เหมาะสมช่วยลดปัญหา
• การสูญเสียในสาย AC (0.5–1%) — การสูญเสียจากอินเวอร์เตอร์ไปจุดเชื่อมต่อกริด
• การสูญเสียประสิทธิภาพอินเวอร์เตอร์ (2–4%) — อินเวอร์เตอร์สมัยใหม่มีประสิทธิภาพ 97–98.5% แต่ยังสูญเสียพลังงานบางส่วนในการแปลง
• การสูญเสียจากความไม่ตรงกัน (1–2%) — แผงในสตริงเดียวกันไม่เคยทำงานเหมือนกันทุกประการ
• การสูญเสียจากเงา (0–10%) — ขึ้นอยู่กับสภาพเฉพาะของสถานที่ที่ประเมินในบทที่ 5
• การเสื่อมสภาพ (0.5%/ปี) — แผงค่อยๆ สูญเสียเอาต์พุตตลอดอายุการใช้งาน 25–30 ปี

String Configuration

תצורת סטרינג

การจัดสตริง

Solar panels are connected in series (strings) to reach the voltage required by the inverter. The key rules for string design:

פאנלים סולאריים מחוברים בטור (סטרינגים) כדי להגיע למתח הנדרש על ידי הממיר. כללי המפתח לתכנון סטרינג:

แผงโซลาร์เชื่อมต่อแบบอนุกรม (สตริง) เพื่อให้ได้แรงดันที่อินเวอร์เตอร์ต้องการ กฎสำคัญสำหรับการออกแบบสตริง:

• Maximum Voltage Rule: Total string Voc (open-circuit voltage) at the lowest expected temperature must be less than the inverter's maximum DC input voltage. For Huawei SUN2000 inverters, this is typically 1,100V.
• Voc Temperature Correction: At low temperatures, Voc increases. Use the temperature coefficient (typically -0.25%/°C for mono panels) to calculate Voc at the lowest expected ambient temperature (in Thailand, typically 15°C for design purposes).
• Minimum Voltage Rule: String Vmp (voltage at maximum power) at the highest expected temperature must be above the inverter's MPPT minimum voltage.
• MPPT Range: The string voltage must stay within the inverter's MPPT operating range across all temperature conditions.

• כלל מתח מרבי: סך Voc סטרינג (מתח מעגל פתוח) בטמפרטורה הנמוכה ביותר הצפויה חייב להיות נמוך ממתח DC מרבי של הממיר. עבור ממירי Huawei SUN2000, זה בדרך כלל 1,100V.
• תיקון Voc לטמפרטורה: בטמפרטורות נמוכות, Voc עולה. השתמשו במקדם טמפרטורה (בדרך כלל -0.25%/°C לפאנלים מונו) לחישוב Voc בטמפרטורת הסביבה הנמוכה ביותר (בתאילנד, בדרך כלל 15°C לצורכי תכנון).
• כלל מתח מינימלי: Vmp סטרינג (מתח בהספק מרבי) בטמפרטורה הגבוהה ביותר הצפויה חייב להיות מעל מתח MPPT מינימלי של הממיר.
• טווח MPPT: מתח הסטרינג חייב להישאר בטווח ההפעלה של MPPT הממיר בכל תנאי הטמפרטורה.

• กฎแรงดันสูงสุด: Voc รวมของสตริง (แรงดันวงจรเปิด) ที่อุณหภูมิต่ำสุดที่คาดว่าจะเกิดต้องน้อยกว่าแรงดัน DC สูงสุดของอินเวอร์เตอร์ สำหรับอินเวอร์เตอร์ Huawei SUN2000 โดยทั่วไปคือ 1,100V
• การปรับ Voc ตามอุณหภูมิ: ที่อุณหภูมิต่ำ Voc จะเพิ่มขึ้น ใช้สัมประสิทธิ์อุณหภูมิ (โดยทั่วไป -0.25%/°C สำหรับแผงโมโน) เพื่อคำนวณ Voc ที่อุณหภูมิแวดล้อมต่ำสุด (ในไทย โดยทั่วไป 15°C สำหรับการออกแบบ)
• กฎแรงดันต่ำสุด: Vmp ของสตริง (แรงดันที่กำลังสูงสุด) ที่อุณหภูมิสูงสุดต้องสูงกว่าแรงดัน MPPT ต่ำสุดของอินเวอร์เตอร์
• ช่วง MPPT: แรงดันสตริงต้องอยู่ในช่วงการทำงาน MPPT ของอินเวอร์เตอร์ในทุกสภาวะอุณหภูมิ

Example: A panel with Voc = 49.6V, and inverter max Vdc = 1,100V. Maximum panels per string = 1,100 ÷ 49.6 = 22.1 → 22 panels maximum (before temperature correction — actual number may be lower after correcting for cold temperatures).

דוגמה: פאנל עם Voc = 49.6V, ומתח DC מרבי של ממיר = 1,100V. מספר פאנלים מרבי בסטרינג = 1,100 ÷ 49.6 = 22.1 → 22 פאנלים מקסימום (לפני תיקון טמפרטורה — המספר בפועל עשוי להיות נמוך יותר לאחר תיקון לטמפרטורות נמוכות).

ตัวอย่าง: แผงที่มี Voc = 49.6V และอินเวอร์เตอร์ max Vdc = 1,100V จำนวนแผงสูงสุดต่อสตริง = 1,100 ÷ 49.6 = 22.1 → สูงสุด 22 แผง (ก่อนปรับอุณหภูมิ — จำนวนจริงอาจน้อยกว่าหลังปรับสำหรับอุณหภูมิต่ำ)

DC/AC Ratio

יחס DC/AC

อัตราส่วน DC/AC

The DC/AC ratio (also called oversizing ratio) is the ratio of the total DC panel capacity (kWp) to the inverter's AC output capacity (kW). A ratio greater than 1.0 means more panel capacity than inverter capacity — and this is intentional:

יחס DC/AC (נקרא גם יחס גודל יתר) הוא היחס בין קיבולת DC כוללת של פאנלים (kWp) לקיבולת פלט AC של הממיר (kW). יחס גדול מ-1.0 אומר יותר קיבולת פאנלים מקיבולת ממיר — וזה מכוון:

อัตราส่วน DC/AC (เรียกอีกอย่างว่าอัตราส่วนการออกแบบเกิน) คืออัตราส่วนของกำลัง DC รวมของแผง (kWp) ต่อกำลังเอาต์พุต AC ของอินเวอร์เตอร์ (kW) อัตราส่วนที่มากกว่า 1.0 หมายถึงกำลังแผงมากกว่ากำลังอินเวอร์เตอร์ — และนี่คือความตั้งใจ:

• Typical range: 1.1–1.3 for Thailand conditions
• Why oversize? Panels rarely produce nameplate power — temperature, soiling, and angle losses mean actual output is 70–85% of rated. Oversizing ensures the inverter runs at full capacity more hours of the day.
• Clipping: When DC input exceeds inverter AC capacity, excess energy is "clipped" (wasted). With a 1.2 ratio, clipping losses are typically only 1–2% annually, but the overall energy harvest increases by 5–10%.
• Cost savings: A smaller inverter costs less. Using a 100 kW inverter with 120 kWp of panels is more cost-effective than a 120 kW inverter.
• Huawei recommendation: Huawei SUN2000 inverters support up to 1.5 DC/AC ratio, but 1.1–1.3 is the practical sweet spot in Thailand.

• טווח טיפוסי: 1.1–1.3 לתנאי תאילנד
• למה גודל יתר? פאנלים לעיתים רחוקות מייצרים הספק נקוב — טמפרטורה, לכלוך והפסדי זווית גורמים שהתפוקה בפועל היא 70–85% מהנקוב. גודל יתר מבטיח שהממיר רץ בקיבולת מלאה יותר שעות ביום.
• חיתוך: כשקלט DC עולה על קיבולת AC של הממיר, אנרגיה עודפת "נחתכת" (מבוזבזת). עם יחס 1.2, הפסדי חיתוך הם בדרך כלל רק 1–2% שנתית, אך קציר האנרגיה הכולל עולה ב-5–10%.
• חיסכון בעלויות: ממיר קטן יותר עולה פחות. שימוש בממיר 100 kW עם 120 kWp של פאנלים חסכוני יותר מממיר 120 kW.
• המלצת Huawei: ממירי Huawei SUN2000 תומכים ביחס DC/AC עד 1.5, אך 1.1–1.3 הוא הנקודה המעשית המיטבית בתאילנד.

• ช่วงทั่วไป: 1.1–1.3 สำหรับสภาพในประเทศไทย
• ทำไมต้องออกแบบเกิน? แผงไม่ค่อยผลิตตามกำลังที่กำหนด — อุณหภูมิ ฝุ่น และการสูญเสียจากมุมทำให้เอาต์พุตจริงอยู่ที่ 70–85% ของค่าพิกัด การออกแบบเกินทำให้อินเวอร์เตอร์ทำงานเต็มกำลังได้มากชั่วโมงขึ้นต่อวัน
• การตัด (Clipping): เมื่อ DC เข้าเกินกำลัง AC ของอินเวอร์เตอร์ พลังงานส่วนเกินจะถูก "ตัด" (สูญเสีย) ที่อัตราส่วน 1.2 การสูญเสียจากการตัดโดยทั่วไปเพียง 1–2% ต่อปี แต่การเก็บเกี่ยวพลังงานโดยรวมเพิ่มขึ้น 5–10%
• ประหยัดค่าใช้จ่าย: อินเวอร์เตอร์ขนาดเล็กกว่ามีราคาถูกกว่า ใช้อินเวอร์เตอร์ 100 kW กับแผง 120 kWp คุ้มค่ากว่าอินเวอร์เตอร์ 120 kW
• คำแนะนำจาก Huawei: อินเวอร์เตอร์ Huawei SUN2000 รองรับอัตราส่วน DC/AC สูงสุด 1.5 แต่ 1.1–1.3 เป็นจุดที่เหมาะสมในทางปฏิบัติในประเทศไทย

Cable Sizing Basics

יסודות גודל כבלים

พื้นฐานการเลือกขนาดสายเคเบิล

Proper cable sizing ensures safety and minimizes energy losses. Undersized cables cause voltage drop, energy waste, and fire hazards.

גודל כבלים נכון מבטיח בטיחות וממזער הפסדי אנרגיה. כבלים בגודל חסר גורמים לנפילת מתח, בזבוז אנרגיה וסכנות שריפה.

การเลือกขนาดสายเคเบิลที่เหมาะสมรับประกันความปลอดภัยและลดการสูญเสียพลังงาน สายที่เล็กเกินไปทำให้เกิดแรงดันตก สูญเสียพลังงาน และเสี่ยงต่อการเกิดไฟ

• DC cables (panel to inverter): Typically 4 mm² or 6 mm² solar-rated (PV1-F / H1Z2Z2-K). Must be UV-resistant, double-insulated, and rated for the system voltage.
• AC cables (inverter to MDB): Sized based on inverter output current and cable run length. Common sizes: 25 mm² to 95 mm² for commercial systems.
• Voltage drop limit: Keep total voltage drop below 2% for DC and 3% for AC cables. Lower is better.
• Current carrying capacity: Cable must safely carry the maximum current (Isc × 1.25 for DC) considering ambient temperature derating in Thailand's heat.
• Conduit and tray: Outdoor DC cables should run in UV-resistant conduit or cable trays. Never leave solar cables loose on the roof.

• כבלי DC (מפאנל לממיר): בדרך כלל 4 מ"מ² או 6 מ"מ² מדורגים לסולאר (PV1-F / H1Z2Z2-K). חייבים להיות עמידים ב-UV, עם בידוד כפול, ומדורגים למתח המערכת.
• כבלי AC (מממיר ל-MDB): מותאמים על בסיס זרם פלט הממיר ואורך הכבל. גדלים נפוצים: 25 מ"מ² עד 95 מ"מ² למערכות מסחריות.
• מגבלת נפילת מתח: שמרו על נפילת מתח כוללת מתחת ל-2% עבור DC ו-3% עבור AC. נמוך יותר עדיף.
• קיבולת נשיאת זרם: הכבל חייב לשאת בבטחה את הזרם המרבי (Isc × 1.25 עבור DC) בהתחשב בהפחתת דירוג טמפרטורת סביבה בחום תאילנד.
• צנרת ומגש: כבלי DC חיצוניים צריכים לעבור בצנרת עמידת UV או מגשי כבלים. לעולם אל תשאירו כבלים סולאריים חופשיים על הגג.

• สาย DC (แผงไปอินเวอร์เตอร์): โดยทั่วไป 4 มม.² หรือ 6 มม.² ระดับโซลาร์ (PV1-F / H1Z2Z2-K) ต้องทน UV ฉนวนสองชั้น และรองรับแรงดันของระบบ
• สาย AC (อินเวอร์เตอร์ไป MDB): ขนาดตามกระแสเอาต์พุตอินเวอร์เตอร์และความยาวสาย ขนาดทั่วไป: 25 มม.² ถึง 95 มม.² สำหรับระบบเชิงพาณิชย์
• ขีดจำกัดแรงดันตก: รักษาแรงดันตกรวมให้ต่ำกว่า 2% สำหรับ DC และ 3% สำหรับ AC ยิ่งต่ำยิ่งดี
• ขีดความสามารถในการรับกระแส: สายต้องรับกระแสสูงสุดได้อย่างปลอดภัย (Isc × 1.25 สำหรับ DC) โดยคำนึงถึงการลดพิกัดจากอุณหภูมิแวดล้อมในสภาพอากาศร้อนของไทย
• ท่อร้อยสายและรางเคเบิล: สาย DC กลางแจ้งควรเดินในท่อทน UV หรือรางเคเบิล ห้ามปล่อยสายโซลาร์หลวมบนหลังคา
