Roof Types in Thailand

סוגי גגות בתאילנד

ประเภทหลังคาในประเทศไทย

The type of roof determines the mounting system, installation complexity, and cost. In Thailand, you'll encounter these common roof types:

סוג הגג קובע את מערכת ההרכבה, מורכבות ההתקנה והעלות. בתאילנד, תיתקלו בסוגי הגגות הנפוצים הבאים:

ประเภทของหลังคากำหนดระบบยึด ความซับซ้อนในการติดตั้ง และต้นทุน ในประเทศไทย คุณจะพบหลังคาประเภทที่พบบ่อยเหล่านี้:

• Flat concrete roof — Most common for factories and commercial buildings. Easiest for solar — panels are mounted on tilt frames at optimal angle. Excellent for large arrays.
• Corrugated metal (zinc/steel) — Very common for warehouses, factories. Panels attach using standing-seam clamps or through-bolt brackets. Must verify structural capacity.
• Gable roof (หลังคาจั่ว) — Traditional Thai residential. Two sloped surfaces — ideal if one faces south. Panels flush-mount along the slope.
• Hip roof (หลังคาปั้นหยา) — Slopes on all four sides. More complex installation with panels on multiple faces. Common in modern Thai homes.
• Tile roof (concrete/clay tiles) — Requires special tile hooks or replacement tiles with built-in mounting points. Must be careful not to crack tiles.

• גג בטון שטוח — הנפוץ ביותר למפעלים ובניינים מסחריים. הקל ביותר לסולאר — פאנלים מותקנים על מסגרות הטיה בזווית אופטימלית. מצוין למערכים גדולים.
• פח גלי (אבץ/פלדה) — נפוץ מאוד למחסנים, מפעלים. פאנלים מתחברים באמצעות מהדקי תפר עומד או בראגים חודרים. חובה לאמת קיבולת מבנית.
• גג משולש (Gable) — מגורים תאילנדי מסורתי. שני משטחים משופעים — אידיאלי אם אחד פונה דרומה. פאנלים מותקנים בצמוד לשיפוע.
• גג ארבע שיפועים (Hip) — שיפועים בכל ארבעת הצדדים. התקנה מורכבת יותר עם פאנלים על מספר פנים. נפוץ בבתים תאילנדיים מודרניים.
• גג רעפים (בטון/חרס) — דורש ווים מיוחדים לרעפים או רעפים חלופיים עם נקודות הרכבה מובנות. יש להיזהר לא לשבור רעפים.

• หลังคาคอนกรีตแบน — พบมากที่สุดสำหรับโรงงานและอาคารพาณิชย์ ง่ายที่สุดสำหรับโซลาร์ — แผงยึดบนโครงเอียงที่มุมที่เหมาะสม เหมาะสำหรับอาร์เรย์ขนาดใหญ่
• หลังคาเหล็กลูกฟูก (สังกะสี/เหล็ก) — พบมากในโกดัง โรงงาน แผงยึดด้วยแคลมป์ตะเข็บยืนหรือสกรูเจาะทะลุ ต้องตรวจสอบความสามารถรับน้ำหนักโครงสร้าง
• หลังคาจั่ว — ที่อยู่อาศัยไทยดั้งเดิม มีสองด้านลาดเอียง — เหมาะถ้าด้านหนึ่งหันไปทางทิศใต้ แผงยึดแนบตามความลาดเอียง
• หลังคาปั้นหยา — ลาดเอียงทั้งสี่ด้าน การติดตั้งซับซ้อนกว่าโดยมีแผงบนหลายด้าน พบได้ทั่วไปในบ้านไทยสมัยใหม่
• หลังคากระเบื้อง (คอนกรีต/ดินเผา) — ต้องใช้ตะขอกระเบื้องพิเศษหรือกระเบื้องทดแทนที่มีจุดยึดในตัว ต้องระวังไม่ให้กระเบื้องแตก

Orientation & Tilt Angle

כיוון וזווית הטיה

ทิศทางและมุมเอียง

Orientation (azimuth) refers to the compass direction the panels face. In the Northern Hemisphere, south-facing panels receive the most sunlight throughout the day. Thailand is located between 5°N and 21°N latitude, so south-facing is optimal. However, east or west-facing panels still produce 80–90% of south-facing output and can be effective for matching morning or afternoon loads.

כיוון (אזימוט) מתייחס לכיוון המצפן שאליו הפאנלים פונים. בחצי הכדור הצפוני, פאנלים הפונים דרומה מקבלים את רוב אור השמש לאורך היום. תאילנד ממוקמת בין 5°N ל-21°N קו רוחב, כך שכיוון דרום הוא אופטימלי. עם זאת, פאנלים הפונים מזרחה או מערבה עדיין מייצרים 80–90% מתפוקת פונה-דרום ויכולים להיות אפקטיביים להתאמה לעומסי בוקר או אחר הצהריים.

ทิศทาง (Azimuth) หมายถึงทิศทางเข็มทิศที่แผงหันไป ในซีกโลกเหนือ แผงที่หันไปทางทิศใต้ได้รับแสงอาทิตย์มากที่สุดตลอดวัน ประเทศไทยตั้งอยู่ระหว่างละติจูด 5°N ถึง 21°N ดังนั้นหันไปทางใต้เป็นทิศที่ดีที่สุด อย่างไรก็ตาม แผงที่หันไปทางตะวันออกหรือตะวันตกยังผลิตได้ 80–90% ของเอาต์พุตหันใต้ และมีประสิทธิภาพในการจับคู่โหลดช่วงเช้าหรือบ่าย

Tilt angle is the angle of the panels relative to horizontal ground. The optimal tilt roughly equals the site's latitude. For Thailand:

זווית הטיה היא הזווית של הפאנלים ביחס לקרקע אופקית. ההטיה האופטימלית שווה בערך לקו הרוחב של האתר. עבור תאילנד:

มุมเอียง คือมุมของแผงเทียบกับพื้นแนวนอน มุมเอียงที่เหมาะสมประมาณเท่ากับละติจูดของสถานที่ สำหรับประเทศไทย:

• Bangkok (13.7°N): Optimal tilt ~10–15°
• Chiang Mai (18.8°N): Optimal tilt ~15–20°
• Phuket (7.9°N): Optimal tilt ~8–10°
• Flat roofs: Typically use 10° tilt frames — a good compromise for self-cleaning (rain washes dirt off) while maintaining high production

• בנגקוק (13.7°N): הטיה אופטימלית ~10–15°
• צ'יאנג מאי (18.8°N): הטיה אופטימלית ~15–20°
• פוקט (7.9°N): הטיה אופטימלית ~8–10°
• גגות שטוחים: בדרך כלל משתמשים במסגרות הטיה של 10° — פשרה טובה לניקוי עצמי (גשם שוטף לכלוך) תוך שמירה על ייצור גבוה

• กรุงเทพ (13.7°N): มุมเอียงที่เหมาะสม ~10–15°
• เชียงใหม่ (18.8°N): มุมเอียงที่เหมาะสม ~15–20°
• ภูเก็ต (7.9°N): มุมเอียงที่เหมาะสม ~8–10°
• หลังคาแบน: โดยทั่วไปใช้โครงเอียง 10° — เป็นจุดสมดุลที่ดีสำหรับการทำความสะอาดตัวเอง (ฝนล้างสิ่งสกปรก) และยังคงผลิตได้สูง

Shading Analysis

ניתוח הצללה

การวิเคราะห์เงา

Shading is the #1 enemy of solar production. Even a small shadow on one cell can reduce the output of an entire string by 30–50%. During site assessment, you must identify all potential shading sources:

הצללה היא אויב מספר 1 של ייצור סולארי. אפילו צל קטן על תא אחד יכול להפחית את תפוקת סטרינג שלם ב-30–50%. במהלך סקר האתר, עליך לזהות את כל מקורות ההצללה הפוטנציאליים:

เงาเป็นศัตรูอันดับ 1 ของการผลิตโซลาร์ แม้เงาเล็กน้อยบนเซลล์เดียวก็สามารถลดเอาต์พุตของทั้งสตริงลง 30–50% ระหว่างการสำรวจสถานที่ คุณต้องระบุแหล่งเงาที่อาจเกิดขึ้นทั้งหมด:

• Adjacent buildings — Taller structures that cast shadows, especially in morning/afternoon
• Trees — Current and future growth; trees grow taller over the 25-year panel lifespan
• Roof obstructions — Antennas, satellite dishes, HVAC units, water tanks, parapets
• Self-shading — On flat roofs, tilted rows can shade the row behind them; proper row spacing is critical
• Power lines and poles — Thin shadows from wires can cause significant losses

• בניינים סמוכים — מבנים גבוהים יותר שמטילים צל, במיוחד בבוקר/אחר הצהריים
• עצים — צמיחה נוכחית ועתידית; עצים גדלים לגובה לאורך 25 שנות חיי הפאנל
• מכשולים על הגג — אנטנות, צלחות לוויין, יחידות מיזוג אוויר, מיכלי מים, מעקות
• הצללה עצמית — בגגות שטוחים, שורות מוטות יכולות להציל את השורה מאחוריהן; ריווח שורות נכון הוא קריטי
• קווי חשמל ועמודים — צללים דקים מחוטים יכולים לגרום להפסדים משמעותיים

• อาคารข้างเคียง — โครงสร้างที่สูงกว่าที่ทอดเงา โดยเฉพาะช่วงเช้า/บ่าย
• ต้นไม้ — การเติบโตปัจจุบันและอนาคต ต้นไม้โตสูงขึ้นตลอดอายุการใช้งานแผง 25 ปี
• สิ่งกีดขวางบนหลังคา — เสาอากาศ จานดาวเทียม เครื่องปรับอากาศ ถังน้ำ ราวกันตก
• เงาจากตัวเอง — บนหลังคาแบน แถวที่เอียงสามารถทอดเงาไปยังแถวด้านหลัง การเว้นระยะแถวที่เหมาะสมเป็นสิ่งสำคัญ
• สายไฟและเสาไฟ — เงาบางๆ จากสายไฟสามารถทำให้เกิดการสูญเสียอย่างมาก

Tools for shading analysis include Solar Pathfinder, SunEye, smartphone apps like Sun Surveyor, and 3D modeling software. For large projects, Bustan Energy uses drone surveys combined with PVsyst simulation software.

כלים לניתוח הצללה כוללים Solar Pathfinder, SunEye, אפליקציות סמארטפון כמו Sun Surveyor, ותוכנת מידול תלת-ממדי. לפרויקטים גדולים, Bustan Energy משתמשת בסקרי רחפנים בשילוב עם תוכנת סימולציה PVsyst.

เครื่องมือสำหรับวิเคราะห์เงา ได้แก่ Solar Pathfinder, SunEye, แอปมือถือเช่น Sun Surveyor และซอฟต์แวร์สร้างแบบจำลอง 3D สำหรับโปรเจกต์ขนาดใหญ่ Bustan Energy ใช้การสำรวจด้วยโดรนร่วมกับซอฟต์แวร์จำลอง PVsyst

Structural Load Assessment

הערכת עומס מבני

การประเมินน้ำหนักโครงสร้าง

Solar panels and mounting hardware add weight to the roof. A typical solar installation adds 12–18 kg/m² of dead load. Before installation, you must verify that the roof structure can handle this additional weight:

פאנלים סולאריים וחומרי הרכבה מוסיפים משקל לגג. התקנה סולארית טיפוסית מוסיפה 12–18 ק"ג/מ"ר של עומס קבוע. לפני ההתקנה, יש לוודא שמבנה הגג יכול לשאת את המשקל הנוסף:

แผงโซลาร์เซลล์และฮาร์ดแวร์ยึดเพิ่มน้ำหนักให้กับหลังคา การติดตั้งโซลาร์ทั่วไปเพิ่มน้ำหนักตาย 12–18 กก./ตร.ม. ก่อนติดตั้ง ต้องตรวจสอบว่าโครงสร้างหลังคารับน้ำหนักเพิ่มเติมนี้ได้:

• Inspect roof beams, purlins, and trusses for rust, rot, or damage
• Verify steel gauge or concrete reinforcement capacity
• Consider wind uplift loads — Thailand experiences monsoon winds up to 120 km/h
• For older buildings, request structural engineer certification
• Check for roof leaks and waterproofing condition before penetrating the roof

• בדקו קורות גג, רצועות ומסבכים לחלודה, ריקבון או נזק
• אמתו עובי פלדה או קיבולת חיזוק בטון
• שקלו עומסי עילוי רוח — תאילנד חווה רוחות מונסון עד 120 קמ"ש
• עבור בניינים ישנים, בקשו אישור מהנדס מבנים
• בדקו נזילות גג ומצב איטום מים לפני חדירה לגג

• ตรวจสอบคาน แป และโครงหลังคาว่ามีสนิม ผุ หรือเสียหายหรือไม่
• ตรวจสอบขนาดเหล็กหรือความสามารถเสริมเหล็กคอนกรีต
• พิจารณาแรงลมยก — ประเทศไทยมีลมมรสุมสูงสุดถึง 120 กม./ชม.
• สำหรับอาคารเก่า ขอใบรับรองวิศวกรโครงสร้าง
• ตรวจสอบหลังคารั่วและสภาพกันน้ำก่อนเจาะหลังคา

Electrical Infrastructure Check

בדיקת תשתית חשמל

การตรวจสอบระบบไฟฟ้า

The existing electrical system must be compatible with the solar installation:

מערכת החשמל הקיימת חייבת להיות תואמת להתקנה הסולארית:

ระบบไฟฟ้าที่มีอยู่ต้องรองรับการติดตั้งโซลาร์:

• Main breaker capacity — Must have room for the solar breaker. A 100 kW system needs a 160A breaker on a 3-phase 400V system.
• Transformer capacity — The building's transformer must handle reverse power flow. PEA may require transformer upgrades for systems >30% of transformer rating.
• Available space — Room in the main distribution board (MDB) for the solar breaker and protection devices.
• Cable route — Plan the DC cable path from roof to inverter and AC cable path from inverter to MDB. Shorter runs reduce losses and cost.
• Grounding system — Verify existing earthing and plan for additional ground rods if needed.

• קיבולת מפסק ראשי — חייב להיות מקום למפסק סולארי. מערכת 100 קילווואט דורשת מפסק 160A במערכת תלת-פאזית 400V.
• קיבולת שנאי — השנאי של הבניין חייב להתמודד עם זרימת הספק הפוכה. PEA עשויה לדרוש שדרוג שנאי למערכות >30% מדירוג השנאי.
• מקום פנוי — מקום בלוח חלוקה ראשי (MDB) למפסק סולארי ומכשירי הגנה.
• מסלול כבלים — תכננו את מסלול כבל ה-DC מהגג לממיר ומסלול כבל ה-AC מהממיר ל-MDB. מרחקים קצרים יותר מפחיתים הפסדים ועלות.
• מערכת הארקה — אמתו הארקה קיימת ותכננו מוטות הארקה נוספים אם צריך.

• ขนาดเมนเบรกเกอร์ — ต้องมีพื้นที่สำหรับเบรกเกอร์โซลาร์ ระบบ 100 kW ต้องใช้เบรกเกอร์ 160A บนระบบ 3 เฟส 400V
• ขนาดหม้อแปลง — หม้อแปลงของอาคารต้องรับมือกับการไหลของพลังงานย้อนกลับ PEA อาจต้องอัปเกรดหม้อแปลงสำหรับระบบ >30% ของพิกัดหม้อแปลง
• พื้นที่ว่าง — พื้นที่ในตู้จ่ายไฟหลัก (MDB) สำหรับเบรกเกอร์โซลาร์และอุปกรณ์ป้องกัน
• เส้นทางสายเคเบิล — วางแผนเส้นทางสาย DC จากหลังคาไปอินเวอร์เตอร์ และสาย AC จากอินเวอร์เตอร์ไป MDB เส้นทางสั้นลดการสูญเสียและต้นทุน
• ระบบกราวด์ — ตรวจสอบการต่อลงดินที่มีอยู่และวางแผนเพิ่มแท่งกราวด์หากจำเป็น

Drone Survey Process

תהליך סקר רחפן

กระบวนการสำรวจด้วยโดรน

For commercial and industrial projects, Bustan Energy uses drone surveys to create accurate site assessments:

עבור פרויקטים מסחריים ותעשייתיים, Bustan Energy משתמשת בסקרי רחפנים ליצירת הערכות אתר מדויקות:

สำหรับโปรเจกต์เชิงพาณิชย์และอุตสาหกรรม Bustan Energy ใช้การสำรวจด้วยโดรนเพื่อสร้างการประเมินสถานที่ที่แม่นยำ:

• Aerial photography — High-resolution overhead images of the entire roof area
• 3D mapping — Photogrammetry creates a 3D model of the roof for accurate measurements
• Obstruction identification — Clear view of all rooftop equipment, pipes, vents, and shadows
• Measurement accuracy — Drone-derived measurements are accurate to within 2–5 cm
• Safety — Reduces the need for workers to climb onto potentially unsafe roofs during initial assessment

• צילום אווירי — תמונות ברזולוציה גבוהה של כל שטח הגג מלמעלה
• מיפוי תלת-ממדי — פוטוגרמטריה יוצרת מודל 3D של הגג למדידות מדויקות
• זיהוי מכשולים — ראייה ברורה של כל ציוד הגג, צנרת, פתחי אוורור וצללים
• דיוק מדידות — מדידות מרחפן מדויקות עד 2–5 ס"מ
• בטיחות — מפחית את הצורך של עובדים לטפס על גגות שעלולים להיות לא בטוחים בהערכה ראשונית

• การถ่ายภาพทางอากาศ — ภาพความละเอียดสูงของพื้นที่หลังคาทั้งหมดจากด้านบน
• การทำแผนที่ 3 มิติ — Photogrammetry สร้างแบบจำลอง 3D ของหลังคาเพื่อการวัดที่แม่นยำ
• การระบุสิ่งกีดขวาง — มองเห็นอุปกรณ์บนหลังคา ท่อ ช่องระบายอากาศ และเงาได้ชัดเจน
• ความแม่นยำในการวัด — การวัดจากโดรนแม่นยำภายใน 2–5 ซม.
• ความปลอดภัย — ลดความจำเป็นที่คนงานต้องปีนขึ้นไปบนหลังคาที่อาจไม่ปลอดภัยระหว่างการประเมินเบื้องต้น

Watch & Learn: Site Survey Techniques

צפו ולמדו: טכניקות סקר אתר

ชมและเรียนรู้: เทคนิคการสำรวจสถานที่

Understanding Electricity Bills

הבנת חשבונות חשמל

ทำความเข้าใจบิลค่าไฟฟ้า

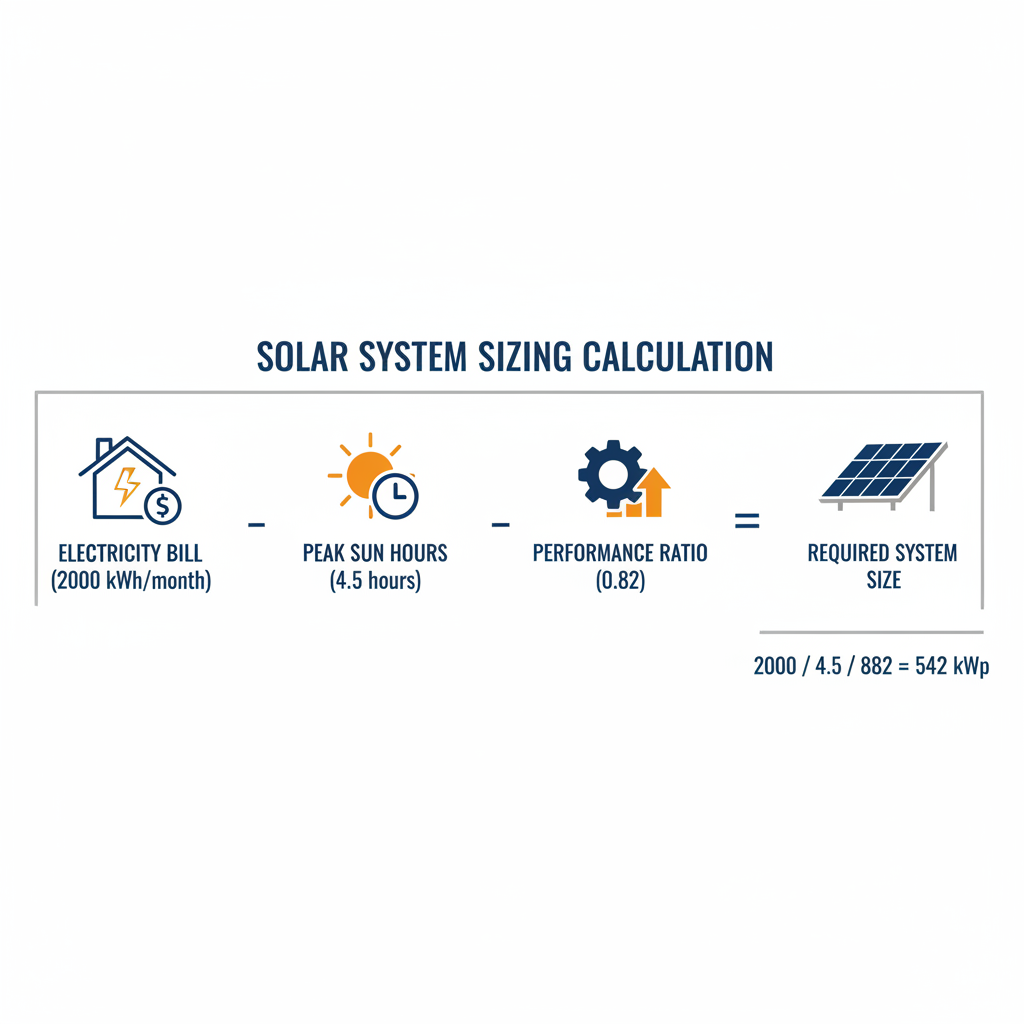

Before sizing a solar system, you must understand the customer's electricity bill. In Thailand, PEA (Provincial Electricity Authority) bills contain several key components that determine how much a solar system can save:

לפני תכנון גודל מערכת סולארית, עליך להבין את חשבון החשמל של הלקוח. בתאילנד, חשבונות PEA (רשות החשמל המחוזית) מכילים מספר רכיבים מרכזיים שקובעים כמה מערכת סולארית יכולה לחסוך:

ก่อนออกแบบขนาดระบบโซลาร์ คุณต้องเข้าใจบิลค่าไฟฟ้าของลูกค้า ในประเทศไทย บิลค่าไฟ PEA (การไฟฟ้าส่วนภูมิภาค) มีส่วนประกอบสำคัญหลายอย่างที่กำหนดว่าระบบโซลาร์จะประหยัดได้เท่าไร:

• kWh Usage (Energy Charge) — The total energy consumed, measured in kilowatt-hours. This is what solar directly offsets. Look at 12 months of bills to understand seasonal patterns.
• Demand Charges (kW) — For commercial/industrial customers (TOU rates), PEA charges for the peak demand (highest 15-minute power draw). Solar can reduce demand charges if peak demand coincides with solar production hours.
• TOU Rates (Time of Use) — PEA offers TOU pricing where on-peak hours (09:00–22:00 Mon-Fri) cost more than off-peak. Solar produces during on-peak hours, saving at the higher rate — typically ฿5.1–5.8/kWh on-peak vs ฿2.6–2.8/kWh off-peak.
• Ft (Fuel Adjustment) — A variable surcharge that fluctuates with fuel costs. This adds ฿0.30–0.90/kWh to the base rate and is also offset by solar.
• Power Factor Penalty — If power factor drops below 0.85, PEA charges a penalty. Solar alone doesn't fix this — capacitor banks may be needed.

• צריכת kWh (חיוב אנרגיה) — סך האנרגיה הנצרכת, נמדדת בקילווואט-שעה. זה מה שסולאר מקזז ישירות. בדקו 12 חודשי חשבונות להבנת דפוסים עונתיים.
• חיוב ביקוש (kW) — ללקוחות מסחריים/תעשייתיים (תעריפי TOU), PEA גובה על ביקוש שיא (שאיבת הספק מקסימלית ב-15 דקות). סולאר יכול להפחית חיובי ביקוש אם שיא הביקוש חופף לשעות ייצור סולארי.
• תעריפי TOU (לפי זמן שימוש) — PEA מציעה תמחור TOU שבו שעות שיא (09:00–22:00 ימי חול) עולות יותר משעות שפל. סולאר מייצר בשעות שיא, חוסך בתעריף הגבוה — בדרך כלל ฿5.1–5.8/kWh שיא לעומת ฿2.6–2.8/kWh שפל.
• Ft (התאמת דלק) — תוספת משתנה שמשתנה עם עלויות דלק. מוסיפה ฿0.30–0.90/kWh לתעריף הבסיס וגם מקוזזת על ידי סולאר.
• קנס מקדם הספק — אם מקדם ההספק יורד מתחת ל-0.85, PEA גובה קנס. סולאר לבד לא מתקן זאת — ייתכן שיידרשו סוללות קבלים.

• การใช้ kWh (ค่าพลังงาน) — พลังงานทั้งหมดที่ใช้ วัดเป็นกิโลวัตต์-ชั่วโมง นี่คือสิ่งที่โซลาร์ลดโดยตรง ดูบิล 12 เดือนเพื่อเข้าใจรูปแบบตามฤดูกาล
• ค่าดีมานด์ (kW) — สำหรับลูกค้าพาณิชย์/อุตสาหกรรม (อัตรา TOU) PEA คิดค่าดีมานด์สูงสุด (การใช้ไฟสูงสุดใน 15 นาที) โซลาร์สามารถลดค่าดีมานด์ได้หากดีมานด์สูงสุดตรงกับช่วงเวลาที่โซลาร์ผลิต
• อัตรา TOU (ตามเวลาใช้) — PEA เสนออัตรา TOU ที่ช่วง On-Peak (09:00–22:00 จ-ศ) แพงกว่า Off-Peak โซลาร์ผลิตในช่วง On-Peak ประหยัดในอัตราที่สูงกว่า — โดยทั่วไป ฿5.1–5.8/kWh On-Peak เทียบกับ ฿2.6–2.8/kWh Off-Peak
• Ft (ค่าเชื้อเพลิง) — ค่าธรรมเนียมผันแปรตามต้นทุนเชื้อเพลิง เพิ่ม ฿0.30–0.90/kWh จากอัตราฐาน และยังถูกลดโดยโซลาร์
• ค่าปรับ Power Factor — หาก Power Factor ต่ำกว่า 0.85 PEA จะเรียกเก็บค่าปรับ โซลาร์อย่างเดียวแก้ไม่ได้ — อาจต้องใช้ Capacitor Bank
