תוכן עניינים

📦⚙️

רכש והנדסה
Bustan Energy

שרשרת אספקה, ציוד, עיצוב מערכות

Bustan Energy — עודכן 4.9.2026 · מחירים לפי הצעת Integra 4/2026

01

סין → בנגקוק → סורת תאני → מעבורת → קו פנגן

🏭

יצרן

JA Solar / Jinko (סין)
Huawei (סין)

🚛

מפיץ

Integra Renewable Energy
Bangkok Solar

🏪

מחסן BKK

שחרור מכס
איחסון זמני

⛴️

מעבורת

Raja Ferry
Surat → KP 2.5h

📍

מחסן באי

Thong Sala
→ אתר התקנה

זמני אספקה

שלבזמן
הזמנה → יצרן2-4 שבועות (sea freight)
מכס + שחרור3-5 ימי עבודה
BKK → Surat Thani (משאית)8 שעות
Surat → Koh Phangan (ferry)2.5 שעות
סה"כ (חדש)3-5 שבועות
מלאי במפיץ3-5 ימים

לוגיסטיקה באי

אתגרים:
▸ גודל משאית מוגבל (כבישים צרים)
▸ Ferry schedule: 3 יציאות/יום בלבד
▸ מונסון: ferry מבוטל בסערות
▸ אין מנוף באי — פריקה ידנית
▸ אחסון: צריך מחסן יבש 20m²

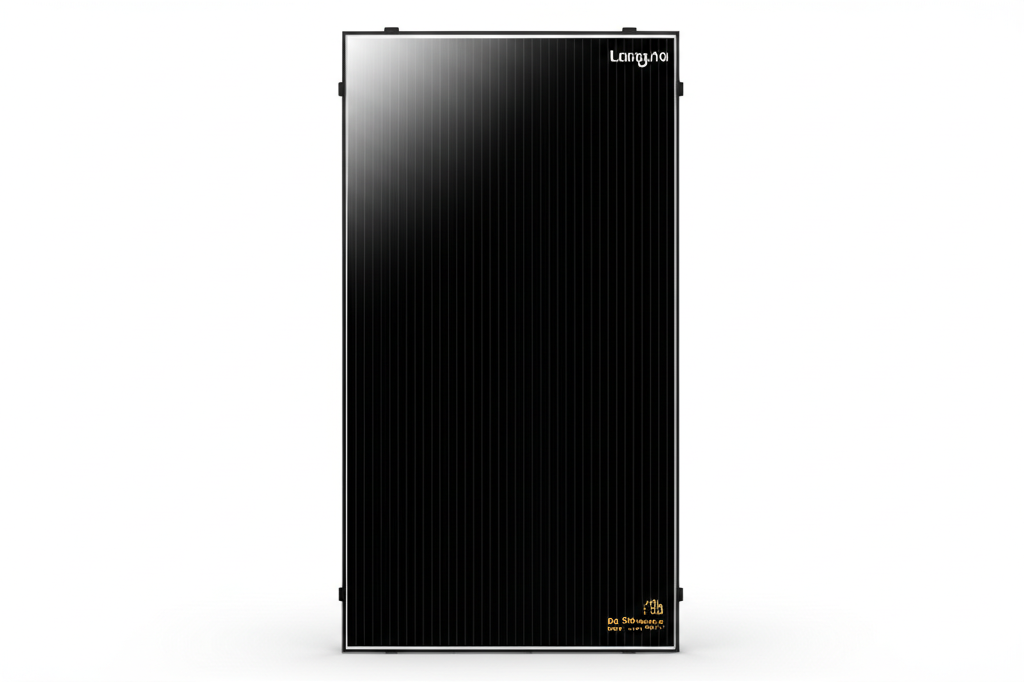

Solar panel 02

☀️ בחירת פאנלים — JA / Jinko TOPCon

למה JA / Jinko?

JA DeepBlue 4.0 Pro (555-580W)

  • ▸ 580W — נמוך יותר = פחות פאנלים לkWp
  • ▸ 21.5-22.5% יעילות — N-type TOPCon
  • ▸ 30 שנות אחריות ביצועים (≥87.4%)
  • ▸ 12 שנות אחריות מוצר
  • ▸ BNEF Tier 1 — bankable, בנקים מכירים
  • ▸ זמין — מלאי ב-Integra (הצעה 4/2026: ฿1,665/פאנל 555W) · תקן TIS 61730-2

Jinko Tiger Neo 3.0 (620W+)

דור חדש. TOPCon 3.0. 23%+ יעילות. יקר יותר ~10%. לפרויקטים premium.

למה Tier-1 חשוב

▸ Bankability: בנקים (GSB, TTB, Bangkok Bank) מממנים רק Tier-1

▸ אחריות אמיתית: JA / Jinko = Tier-1 (BNEF). לא ייעלמו

▸ ביצועים מוכחים: מעבדות עצמאיות (TÜV, UL)

▸ Insurance: חברות ביטוח דורשות Tier-1

מפרטJA JAM72D40 (555W)
מידות2278 × 1134 × 30 mm
משקל27.5 kg
Voc49.85V
Isc14.05A
Vmp43.4V
Imp13.37A
Temp Coefficient-0.29%/°C (חשוב בתאילנד!)
Wind Load2400 Pa
Huawei inverter 03

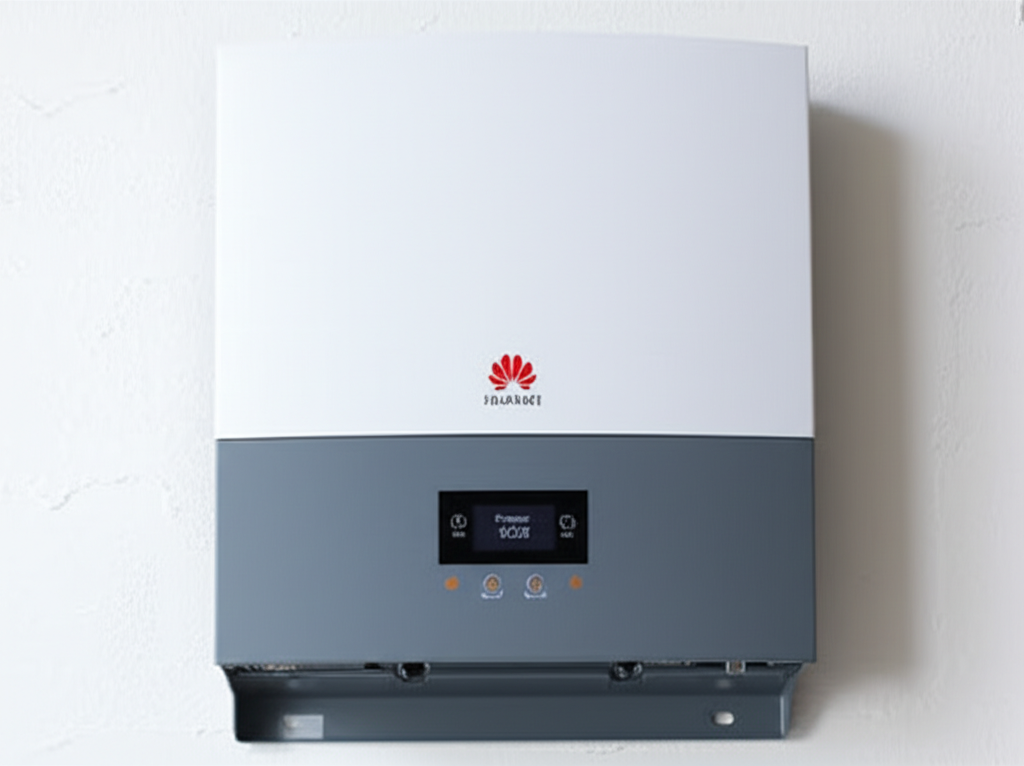

⚡ אינוורטרים — Huawei SUN2000

סדרת SUN2000

דגםהספקMPPTשימושעלות
SUN2000-3KTL3kW2וילות קטנות฿15K
SUN2000-6KTL6kW2וילות฿22K
SUN2000-10KTL10kW2וילות גדולות฿30K
SUN2000-20KTL20kW4עסקים קטנים฿50K
SUN2000-36KTL36kW4רזורטים฿75K
SUN2000-50KTL50kW6רזורטים גדולים฿95K
SUN2000-100KTL100kW10מסחרי גדול฿170K

למה Huawei?

  • ▸ #1 global inverter — 40%+ market share
  • ▸ FusionSolar — monitoring חינם, fleet mgmt
  • ▸ AI-powered MPPT — ייצור מקסימלי
  • ▸ IP65 — חוץ, עמיד לגשם
  • ▸ WiFi + 4G dongle — תקשורת מובנית
  • ▸ 10yr warranty (15 בהרחבה)
  • ▸ שירות בתאילנד — מחסן בבנגקוק
  • ▸ עלות/W מצוינת — ฿3K/kWp
DC/AC Ratio: 1.1-1.3 מומלץ בתאילנד (oversizing). חום מוריד ביצועי אינוורטר — oversizing DC מפצה.
04

🏗️ מערכות הרכבה — Marine Grade

חומרים חובה (island environment)

כלל ברזל: Koh Phangan = אוויר מלוח. ברגים מגולוונים = חלודה תוך 6-12 חודשים. רק SS316 + aluminum 6005-T5!
רכיבחומרעלות/kWp
RailsAluminum 6005-T5 anodized฿600
Mid/End clampsAluminum anodized฿200
Tile hooks / L-feetStainless Steel 316฿400
Bolts, nuts, washersSS 316฿150
Earthing bondingCopper tinned฿100
SealantUV + salt resistant฿100
סה"כ฿1,550/kWp

לפי סוג גג

רעפים (Tile)

Hook מתחת לרעף → rail → clamp. לא קודחים דרך הרעף. נפוץ ברזורטים.

מתכת (Standing Seam)

Clamp ישירות על seam. בלי חורים = בלי נזילות. מחסנים ותעשייה.

מתכת (Corrugated)

L-foot + bolt דרך הגג. חובה: butyl tape + sealant. איטום קריטי.

שטוח (Flat)

Tilt frame 10-15°. בלסט או עיגון. ניקוז גשם חשוב בטרופי.

Wind Load: Zone 2 = עד 130 km/h. עיגון כל 1.2m. Rail spacing ≤ 1.4m.
05

🔌 BOS — Balance of System

🔌

כבלי DC

PV1-F 4mm² (≤30A) / 6mm² (≤40A). UV-resistant, double insulated. תעלות PVC בחוץ.

฿30/m (4mm²) / ฿45/m (6mm²)

🔗

MC4 Connectors

IP67, 1000V DC, 30A. רק מקוריים! MC4 מזויפים = arc fault = שריפה.

฿100/זוג (Stäubli/Amphenol)

🔴

DC Isolator

1000V DC, 32A per string. ליד האינוורטר. חובה לפי PEA.

฿1,500/unit

⚡

SPD — Surge Protection

Type I+II DC (1000V) + Type I+II AC. קריטי באי — ברקים!

DC: ฿2,000 / AC: ฿1,500

🔵

AC Breakers

MCB C-curve. Solar dedicated breaker בלוח ראשי. גודל לפי אינוורטר output.

฿300-800/unit

🌍

הארקה (Earthing)

PE conductor 6mm² Cu. Earthing rod 2.4m × 16mm (copper-bonded). Resistance < 5Ω.

฿2,000/set

סה"כ BOS/kWp: ~฿750 (כבלים ฿250, MC4 ฿60/זוג, DC isolator ฿120, SPD ฿150, breakers ฿100, earthing ฿70)

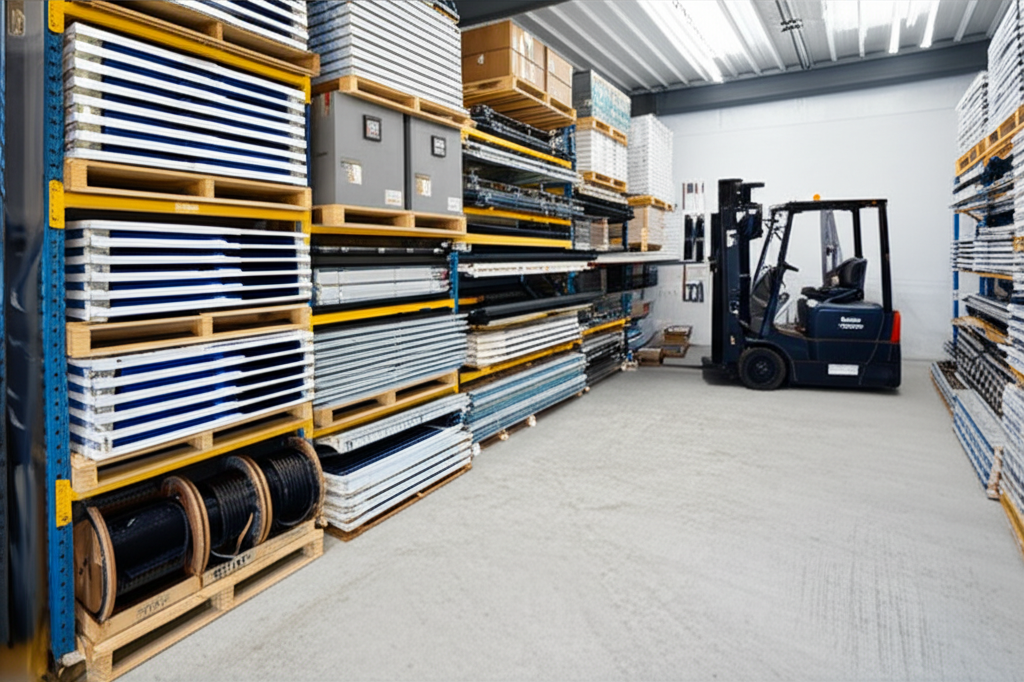

Solar warehouse 06

🏪 ספקים ומפיצים

מפיצים ראשיים

Integra Renewable Energy

ספק ראשי (הצעה 22.4.2026). JA, Jinko, Trina, Huawei, Sungrow, DAYE. מלאי בבנגקוק. תעודות TIS/IEC לכל דגם.

פרטי קשר ב-bom-templates.json (proposal-builder)

Bangkok Solar

מפיץ מקומי ותיק. מלאי רחב. מחירים תחרותיים על volumes. משלוח לכל תאילנד.

Leonics

יצרן תאילנדי של אינוורטרים + UPS. alternative מקומי. שירות מהיר. מחיר נמוך.

ישיר מיצרן

JA / Jinko Direct

MOQ: 1 container (20ft = ~550 panels = ~320kWp). משתלם מ-10 פרויקטים+. Lead time: 4-6 שבועות.

Huawei Direct

MOQ: 20 units per model. נציגות בבנגקוק. warranty direct. Training programs.

אסטרטגיה:
שנה 1: Integra (אין MOQ, מלאי מיידי)
שנה 2+: Direct import (מרווח גבוה יותר)
חיסכון direct: 15-25% vs מפיץ
07

🛃 מכס וייבוא — הטבות מפתיעות

שיעורי מכס

פריטHS Codeמכס רגילACFTA*הטבה
פאנלים סולאריים8541.400%0%0%
אינוורטרים8504.405%0%0%
כבלים חשמל8544.4910%5%0%
קונסטרוקציה AL7610.9010%5%0%
VAT (על הכל)—7%7%0%**

* ASEAN-China FTA. ** הטבות = VAT exempt on imported machinery.

תהליך ייבוא

1. הזמנה + PO ליצרן

2. תשלום (30% מקדמה, 70% T/T before ship)

3. Sea freight — Shenzhen → Laem Chabang (12-16 ימים)

4. Customs broker — שחרור מכס (3-5 ימים)

5. משאית → Surat Thani (8 שעות)

6. Ferry → Koh Phangan (2.5 שעות)

יבוא מסין עם Form E (ACFTA): 0% מכס על פאנלים, אינוורטרים וסוללות; מע"מ 7% משולם ומתקזז. AD 5-22% על פרופילי אלומיניום מסין (מ-25.11.2025) — לתמחר מסילות.
08

📐 תהליך עיצוב מערכת

6 שלבים

1. Survey Data → תמונות drone, מדידות, חשבונות חשמל, סוג גג

2. PVsyst Simulation → ייצור שנתי, PR, הפסדים (temp, shading, soiling). TMY data: Koh Phangan (9.7°N, 100.0°E)

3. String Design → כמות פאנלים/string, Voc range vs MPPT window, temperature correction (min 22°C, max 45°C cell)

4. SLD (Single Line) → סכמה חשמלית: DC strings → isolators → inverter → AC isolator → SPD → breaker → grid

5. Layout Drawing → פריסת פאנלים על הגג. מרווחים: wind gaps, fire access, maintenance access

6. BOM + Quote → Bill of Materials מלא → הצעת מחיר → CRM → PDF ללקוח

כלי תכנון

PVsyst 8

Gold standard. סימולציה שעתית. Shading scene 3D. Bankable reports.

רישיון: CHF 450/שנה

Helioscope

Quick design online. Drag-and-drop panels on satellite image. Instant proposal.

$95/חודש

AutoCAD LT

SLD drawings, layout plans, PEA submission documents.

$500/שנה

Bustan Energy CRM

Roof Scanner מובנה. הצעות מחיר אוטומטיות. BOM generator.

חינם (שלנו)

09

📏 תקנים ודרישות טכניות

תקנים בינלאומיים

תקןנושארלוונטיות
IEC 61215פאנלים — design qualificationחובה
IEC 61730פאנלים — safetyחובה
IEC 62109אינוורטרים — safetyחובה
IEC 62116Anti-islanding testחובה PEA
IEC 60364-7-712PV system installationמומלץ
IEC 62305Lightning protectionמומלץ (באי!)

דרישות PEA

▸ Anti-islanding protection (חובה)

▸ Power Factor ≥ 0.90

▸ THD < 5%

▸ DC injection < 1%

▸ Frequency range: 49.5-50.5 Hz

▸ Voltage range: ±10% nominal

▸ Earth fault protection

▸ Isolation resistance > 1MΩ

Huawei SUN2000: עומד בכל דרישות PEA out-of-the-box. Anti-islanding certified. Plug and play.
10

💰 מבנה עלויות — ฿/kWp

฿9.5K
עלות ציוד
per kWp
฿30K
מחיר EPC ללקוח
per kWp
60%
מרווח גולמי
฿18K
רווח גולמי
per kWp
פאנלים JA/Jinko
฿3,500
אינוורטר Huawei
฿2,000
קונסטרוקציה
฿1,550
BOS
฿750
ציוד + עבודה (฿14.5K/kWp ב-50 kWp; ฿17K ב-10 kWp): כולל התקנה ולוגיסטיקת אי. Direct import (שנה 2+): עלות ציוד בלבד יורדת ל-฿8K/kWp (חיסכון ~15%). מרווח עולה ל-~45%.
11

📦 ניהול מלאי באי

מלאי רצוי (20kWp)

פריטכמותערך
JA/Jinko TOPCon 555–580W panels35฿280K
Huawei 10kW inverter2฿60K
Mounting system set20kWp฿31K
BOS (cables, MC4, etc.)20kWp฿20K
Spare partsmisc฿30K
סה"כ฿421K

כללי מלאי

Keep 20kWp in stock — מספיק ל-2 וילות או 1 עסק קטן

Reorder Point: כשמלאי < 10kWp → הזמנה

לפני מונסון (ספט): Double stock = 40kWp

מחסן: 20m², יבש, מוצל, מאוורר, מנעול

ביטוח מלאי: ฿5K/שנה (שריפה, גניבה, הצפה)

תזרים מזומנים: מלאי = הון חסום ฿421K. הכנסה מפרויקט 20kWp = ฿700K. ROI על מלאי: 66% תוך חודש.
